Тип F Полипропилен
КУЛАЧКОВОЕ СОЕДИНЕНИЕ ТИП FPPB, ШТУЦЕР (НИППЕЛЬ) С РЕЗЬБОЙ BSPT (MIL-C-27487) Полипропилен

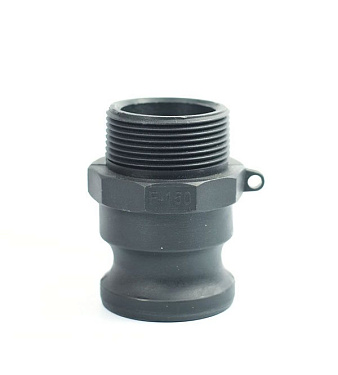

Быстроразъемное кулачковое соединение Camlok Тип F
Габаритный чертеж
Модификация: с наружной резьбой BSPT*
Заглушка: Тип DС.
Диаметр (DN): от 20 до 100 мм (от 3/4 до 4 дюйм)
Высота (B): от 61 до 111 мм
Ширина (A): от 33 до 120 мм
Материал: Полипропилен
* По желанию заказчика можно заказать ниппель типа FPPN, с метрической резьбой NPT.
Need some advice?
Our specialists will answer
for any question you may have
| Артикул | DN (мм) | DN (дюйм) | A | B | резьба | материал | Тип камлока |
|
||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 075FPPB | 20 | 3/4 | 33 | 61 | BSPT | полипропилен |
|
|||||||
|
||||||||||||||
|
|
||||||||||||||
| 100FPPB | 25 | 1 | 37 | 71 | BSPT | полипропилен |
|
|||||||
|
||||||||||||||
|
|
||||||||||||||
| 125FPPB | 32 | 1 1/4 | 45 | 81 | BSPT | полипропилен |
|
|||||||
|
||||||||||||||
|
|
||||||||||||||
| 150FPPB | 38 | 1 1/2 | 53 | 78 | BSPT | полипропилен |
|
|||||||
|
||||||||||||||
|
|
||||||||||||||
| 200FPPB | 51 | 2 | 63 | 87 | BSPT | полипропилен |
|
|||||||
|
||||||||||||||
|
|
||||||||||||||
| 250FPPB | 63 | 2 1/2 | 76 | 95 | BSPT | полипропилен |
|
|||||||
|
||||||||||||||
|
|
||||||||||||||
| 300FPPB | 76 | 3 | 92 | 101 | BSPT | полипропилен |
|
|||||||
|
||||||||||||||
|
|
||||||||||||||
| 400FPPB | 100 | 4 | 120 | 111 | BSPT | полипропилен |
|
|||||||
|
||||||||||||||
|
|
||||||||||||||
