BSPP, socket - socket counter nut

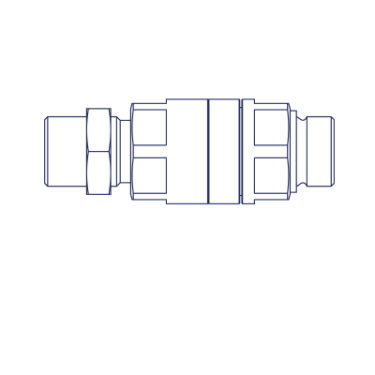

Поворотные соединения BSPP, штуцер - штуцер контр гайка
Применение: для соединения гибкого трубопровода с неподвижной частью оборудования для предотвращения скручивания рукава.
Материал корпуса: высокопрочная углеродистая сталь.
Материал уплотнения: HNBR и PTFE.
Рабочее давление:
- 410 бар до 1 1/4”
- 310 бар 1 1/2”
- 210 бар 2”
Коэффициент безопасности: 4:1.
Температура: -35°C +120°C.
Need some advice?
Our specialists will answer
for any question you may have
| Артикул | Наименование | DASH | DN | ID (дюйм) | ID (мм) | резьба | А | B | CH1 | CH3 | L |
|
||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| VS-SW-10M-10M-N-BSPP | Поворотное соединение DN 10 BSP(Ш) 3/8" - DN 10 BSP(Ш) 3/8" с контр гайкой | 6 | 10 | 3/8 | 10 | 3/8 - 19 | 105,5 | 30 | 27 | 22 | 31 |
|
||||||||||||
|
||||||||||||||||||||||||
|
|
||||||||||||||||||||||||
| VS-SW-12M-12M-N-BSPP | Поворотное соединение DN 12 BSP(Ш) 1/2" - DN 12 BSP(Ш) 1/2" с контр гайкой | 8 | 12 | 1/2 | 10 | 1/2 - 14 | 108,5 | 30 | 27 | 22 | 31 |
|
||||||||||||
|
||||||||||||||||||||||||
|
|
||||||||||||||||||||||||
| VS-SW-20M-20M-N-BSPP | Поворотное соединение DN 20 BSP(Ш) 3/4" - DN 20 BSP(Ш) 3/4" с контр гайкой | 12 | 20 | 16 | 3/4 - 14 | 129 | 46 | 41 | 36 | 37 |
|
|||||||||||||
|
||||||||||||||||||||||||
|
|
||||||||||||||||||||||||
| VS-SW-25M-25M-N-BSPP | Поворотное соединение DN 25 BSP(Ш) 1" - DN 25 BSP(Ш) 1" с контр гайкой | 16 | 25 | 22 | 1 - 11 | 143 | 56 | 50 | 41 | 41 |
|
|||||||||||||
|
||||||||||||||||||||||||
|
|
||||||||||||||||||||||||
| VS-SW-38M-38M-N-BSPP | Поворотное соединение DN 38 BSP(Ш) 1 1/2" - DN 38 BSP(Ш) 1 1/2" с контр гайкой | 24 | 38 | 1.1/2 | 32 | 1 1/2 | 188 | 75 | 70 | 55 | 49 |
|
||||||||||||
|
||||||||||||||||||||||||
|
|
||||||||||||||||||||||||
- Бренд VERSO
