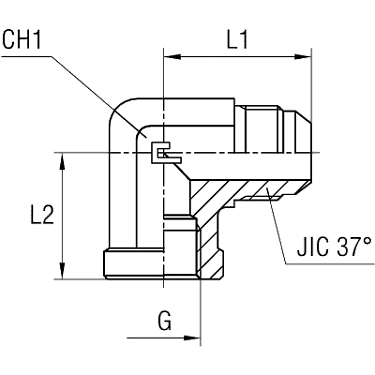

Угловые 90° с внутренней резьбой BSP

Если Вы хотите заказать фитинг из нержавеющей стали, замените первые две цифры артикула с 20.... на 21....
Позиция доступна только по запросу.

Need some advice?

Our specialists will answer for any question you may have

Characteristics

Артикул

WP (bar)

Ø трубы D1

Ø трубы W

резьба G

L1 (мм)

L2 (мм)

CH1

резьба JIC 37° A

202801.3

350

1/4

1/8

27,5

7/16-20

Артикул	202801.3
WP (bar)	350
Ø трубы D1	6
Ø трубы W	1/4
резьба G	1/8
L1 (мм)	27,5
L2 (мм)	17
CH1	14
резьба JIC 37° A	7/16-20

202802.3

350

5/16

1/8

27,5

1/2-20

Артикул	202802.3
WP (bar)	350
Ø трубы D1	8
Ø трубы W	5/16
резьба G	1/8
L1 (мм)	27,5
L2 (мм)	17
CH1	14
резьба JIC 37° A	1/2-20

202803.3

350

3/8

1/4

22,5

9/16-18

Артикул	202803.3
WP (bar)	350
Ø трубы D1	10
Ø трубы W	3/8
резьба G	1/4
L1 (мм)	31
L2 (мм)	22,5
CH1	19
резьба JIC 37° A	9/16-18

202804.3

350

1/2

3/8

3/4-16

Артикул	202804.3
WP (bar)	350
Ø трубы D1	12
Ø трубы W	1/2
резьба G	3/8
L1 (мм)	36
L2 (мм)	26
CH1	22
резьба JIC 37° A	3/4-16

202805.3

350

14-15-16

5/8

1/2

7/8-14

Артикул	202805.3
WP (bar)	350
Ø трубы D1	14-15-16
Ø трубы W	5/8
резьба G	1/2
L1 (мм)	42
L2 (мм)	31
CH1	27
резьба JIC 37° A	7/8-14

202806.3

315

18-20

3/4

34,5

11/16-12

Артикул	202806.3
WP (bar)	315
Ø трубы D1	18-20
Ø трубы W	3/4
резьба G	3/4
L1 (мм)	48
L2 (мм)	34,5
CH1	33
резьба JIC 37° A	11/16-12

202807.3

290

15/16-12

Артикул	202807.3
WP (bar)	290
Ø трубы D1	25
Ø трубы W	1
резьба G	1
L1 (мм)	55
L2 (мм)	41
CH1	41
резьба JIC 37° A	15/16-12

202808.3

240

30-32

11/4

15/8-12

Артикул	202808.3
WP (bar)	240
Ø трубы D1	30-32
Ø трубы W	11/4
резьба G	11/4
L1 (мм)	59
L2 (мм)	43
CH1	48
резьба JIC 37° A	15/8-12

202809.3

240

11/2

17/8-12

Артикул	202809.3
WP (bar)	240
Ø трубы D1	38
Ø трубы W	11/2
резьба G	11/2
L1 (мм)	73
L2 (мм)	53
CH1	65
резьба JIC 37° A	17/8-12

202810.3

350

1/4

22,5

7/16-20

Артикул	202810.3
WP (bar)	350
Ø трубы D1	6
Ø трубы W	1/4
резьба G	1/4
L1 (мм)	29
L2 (мм)	22,5
CH1	19
резьба JIC 37° A	7/16-20

202811.3

350

5/16

1/4

22,5

1/2-20

Артикул	202811.3
WP (bar)	350
Ø трубы D1	8
Ø трубы W	5/16
резьба G	1/4
L1 (мм)	29
L2 (мм)	22,5
CH1	19
резьба JIC 37° A	1/2-20

202812.3

350

3/8

1/8

27,5

9/16-18

Артикул	202812.3
WP (bar)	350
Ø трубы D1	10
Ø трубы W	3/8
резьба G	1/8
L1 (мм)	27,5
L2 (мм)	17
CH1	14
резьба JIC 37° A	9/16-18

202813.3

350

3/8

31,5

9/16-18

Артикул	202813.3
WP (bar)	350
Ø трубы D1	10
Ø трубы W	3/8
резьба G	3/8
L1 (мм)	31,5
L2 (мм)	26
CH1	22
резьба JIC 37° A	9/16-18

202814.3

350

1/2

1/4

22,5

3/4-16

Артикул	202814.3
WP (bar)	350
Ø трубы D1	12
Ø трубы W	1/2
резьба G	1/4
L1 (мм)	32
L2 (мм)	22,5
CH1	19
резьба JIC 37° A	3/4-16

202815.3

350

1/2

3/4-16

Артикул	202815.3
WP (bar)	350
Ø трубы D1	12
Ø трубы W	1/2
резьба G	1/2
L1 (мм)	36
L2 (мм)	31
CH1	27
резьба JIC 37° A	3/4-16

202816.3

350

18-20

3/4

1/2

11/16-12

Артикул	202816.3
WP (bar)	350
Ø трубы D1	18-20
Ø трубы W	3/4
резьба G	1/2
L1 (мм)	42
L2 (мм)	31
CH1	27
резьба JIC 37° A	11/16-12

202817.3

240

30-32

11/4

15/8-12

Артикул	202817.3
WP (bar)	240
Ø трубы D1	30-32
Ø трубы W	11/4
резьба G	1
L1 (мм)	55
L2 (мм)	41
CH1	41
резьба JIC 37° A	15/8-12

202818.3

240

11/2

11/4

17/8-12

Артикул	202818.3
WP (bar)	240
Ø трубы D1	38
Ø трубы W	11/2
резьба G	11/4
L1 (мм)	59
L2 (мм)	43
CH1	48
резьба JIC 37° A	17/8-12

Бренд CAST
