T-образные с внутренней резьбой BSP

Если Вы хотите заказать фитинг из нержавеющей стали, замените первые две цифры артикула с 20.... на 21....
Позиция доступна только по запросу.

Need some advice?

Our specialists will answer for any question you may have

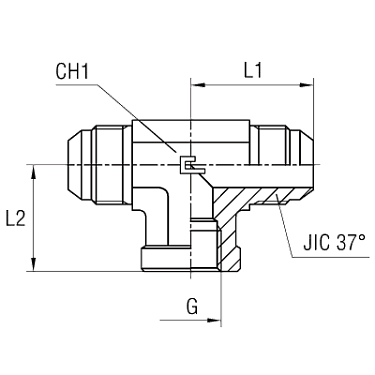

Characteristics

Артикул

WP (bar)

Ø трубы D1

Ø трубы W

резьба G

L1 (мм)

L2 (мм)

CH1

резьба JIC 37° A

203201.3

350

1/4

1/8

27,5

7/16-20

Артикул	203201.3
WP (bar)	350
Ø трубы D1	6
Ø трубы W	1/4
резьба G	1/8
L1 (мм)	27,5
L2 (мм)	17
CH1	14
резьба JIC 37° A	7/16-20

203202.3

350

5/16

1/8

27,5

1/2-20

Артикул	203202.3
WP (bar)	350
Ø трубы D1	8
Ø трубы W	5/16
резьба G	1/8
L1 (мм)	27,5
L2 (мм)	17
CH1	14
резьба JIC 37° A	1/2-20

203203.3

350

3/8

1/4

22,5

9/16-18

Артикул	203203.3
WP (bar)	350
Ø трубы D1	10
Ø трубы W	3/8
резьба G	1/4
L1 (мм)	31
L2 (мм)	22,5
CH1	19
резьба JIC 37° A	9/16-18

203204.3

350

1/2

3/8

3/4-16

Артикул	203204.3
WP (bar)	350
Ø трубы D1	12
Ø трубы W	1/2
резьба G	3/8
L1 (мм)	36
L2 (мм)	26
CH1	22
резьба JIC 37° A	3/4-16

203205.3

350

14-15-16

5/8

1/2

7/8-14

Артикул	203205.3
WP (bar)	350
Ø трубы D1	14-15-16
Ø трубы W	5/8
резьба G	1/2
L1 (мм)	42
L2 (мм)	31
CH1	27
резьба JIC 37° A	7/8-14

203206.3

315

18-20

3/4

34,5

1 1/16-12

Артикул	203206.3
WP (bar)	315
Ø трубы D1	18-20
Ø трубы W	3/4
резьба G	3/4
L1 (мм)	48
L2 (мм)	34,5
CH1	33
резьба JIC 37° A	1 1/16-12

203207.3

290

15/16-12

Артикул	203207.3
WP (bar)	290
Ø трубы D1	25
Ø трубы W	1
резьба G	1
L1 (мм)	55
L2 (мм)	41
CH1	41
резьба JIC 37° A	15/16-12

203208.3

240

30-32

11/4

15/8-12

Артикул	203208.3
WP (bar)	240
Ø трубы D1	30-32
Ø трубы W	11/4
резьба G	11/4
L1 (мм)	59
L2 (мм)	43
CH1	48
резьба JIC 37° A	15/8-12

203209.3

240

11/2

17/8-12

Артикул	203209.3
WP (bar)	240
Ø трубы D1	38
Ø трубы W	11/2
резьба G	11/2
L1 (мм)	73
L2 (мм)	53
CH1	65
резьба JIC 37° A	17/8-12

203210.3

350

1/4

22,5

7/16-20

Артикул	203210.3
WP (bar)	350
Ø трубы D1	6
Ø трубы W	1/4
резьба G	1/4
L1 (мм)	29
L2 (мм)	22,5
CH1	19
резьба JIC 37° A	7/16-20

203211.3

350

5/16

1/4

22,5

1/2-20

Артикул	203211.3
WP (bar)	350
Ø трубы D1	8
Ø трубы W	5/16
резьба G	1/4
L1 (мм)	29
L2 (мм)	22,5
CH1	19
резьба JIC 37° A	1/2-20

203212.3

350

3/8

1/8

27,5

9/16-18

Артикул	203212.3
WP (bar)	350
Ø трубы D1	10
Ø трубы W	3/8
резьба G	1/8
L1 (мм)	27,5
L2 (мм)	17
CH1	14
резьба JIC 37° A	9/16-18

203213.3

350

3/8

31,5

9/16-18

Артикул	203213.3
WP (bar)	350
Ø трубы D1	10
Ø трубы W	3/8
резьба G	3/8
L1 (мм)	31,5
L2 (мм)	26
CH1	22
резьба JIC 37° A	9/16-18

203214.3

350

1/2

1/4

22,5

3/4-16

Артикул	203214.3
WP (bar)	350
Ø трубы D1	12
Ø трубы W	1/2
резьба G	1/4
L1 (мм)	32
L2 (мм)	22,5
CH1	19
резьба JIC 37° A	3/4-16

203215.3

350

1/2

3/4-16

Артикул	203215.3
WP (bar)	350
Ø трубы D1	12
Ø трубы W	1/2
резьба G	1/2
L1 (мм)	36
L2 (мм)	31
CH1	27
резьба JIC 37° A	3/4-16

203216.3

350

18-20

3/4

1/2

1 1/16-12

Артикул	203216.3
WP (bar)	350
Ø трубы D1	18-20
Ø трубы W	3/4
резьба G	1/2
L1 (мм)	42
L2 (мм)	31
CH1	27
резьба JIC 37° A	1 1/16-12

203217.3

240

30-32

11/4

15/8-12

Артикул	203217.3
WP (bar)	240
Ø трубы D1	30-32
Ø трубы W	11/4
резьба G	1
L1 (мм)	55
L2 (мм)	41
CH1	41
резьба JIC 37° A	15/8-12

203218.3

240

11/2

11/4

17/8-12

Артикул	203218.3
WP (bar)	240
Ø трубы D1	38
Ø трубы W	11/2
резьба G	11/4
L1 (мм)	59
L2 (мм)	43
CH1	48
резьба JIC 37° A	17/8-12

Бренд CAST
