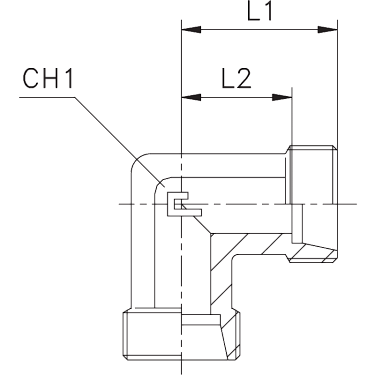

Угловые 90° PD

Если Вы хотите заказать фитинг из нержавеющей стали AISI 316, замените первые две цифры артикула с 10.... на 11....
Если Вы хотите заказать фитинг из нержавеющей стали AISI 316 с гайкой из нержавеющей стали AISI 304, замените первые две цифры артикула с 10.... на 14....

Need some advice?

Our specialists will answer for any question you may have

Characteristics

Артикул

WP (bar)

Ø трубы D1

L1 (мм)

L2 (мм)

CH1

103801.1

100

Артикул	103801.1
WP (bar)	100
Ø трубы D1	4
L1 (мм)	15
L2 (мм)	11
CH1	9

103802.1

100

9,5

Артикул	103802.1
WP (bar)	100
Ø трубы D1	6
L1 (мм)	15
L2 (мм)	9,5
CH1	9

103803.1

100

11,5

Артикул	103803.1
WP (bar)	100
Ø трубы D1	8
L1 (мм)	17
L2 (мм)	11,5
CH1	12

103804.1

500

Артикул	103804.1
WP (bar)	500
Ø трубы D1	6
L1 (мм)	19
L2 (мм)	12
CH1	12

103805.1

500

Артикул	103805.1
WP (bar)	500
Ø трубы D1	8
L1 (мм)	21
L2 (мм)	14
CH1	12

103806.1

500

Артикул	103806.1
WP (bar)	500
Ø трубы D1	10
L1 (мм)	22
L2 (мм)	15
CH1	14

103807.1

400

Артикул	103807.1
WP (bar)	400
Ø трубы D1	12
L1 (мм)	24
L2 (мм)	17
CH1	17

103808.1

400

Артикул	103808.1
WP (bar)	400
Ø трубы D1	15
L1 (мм)	28
L2 (мм)	21
CH1	19

103809.1

400

23,5

Артикул	103809.1
WP (bar)	400
Ø трубы D1	18
L1 (мм)	31
L2 (мм)	23,5
CH1	24

103810.1

250

27,5

Артикул	103810.1
WP (bar)	250
Ø трубы D1	22
L1 (мм)	35
L2 (мм)	27,5
CH1	27

103811.1

250

30,5

Артикул	103811.1
WP (bar)	250
Ø трубы D1	28
L1 (мм)	38
L2 (мм)	30,5
CH1	36

103812.1

250

34,5

Артикул	103812.1
WP (bar)	250
Ø трубы D1	35
L1 (мм)	45
L2 (мм)	34,5
CH1	41

103813.1

250

Артикул	103813.1
WP (bar)	250
Ø трубы D1	42
L1 (мм)	51
L2 (мм)	40
CH1	50

103814.1

800

Артикул	103814.1
WP (bar)	800
Ø трубы D1	6
L1 (мм)	23
L2 (мм)	16
CH1	12

103815.1

800

Артикул	103815.1
WP (bar)	800
Ø трубы D1	8
L1 (мм)	24
L2 (мм)	17
CH1	14

103816.1

800

17,5

Артикул	103816.1
WP (bar)	800
Ø трубы D1	10
L1 (мм)	25
L2 (мм)	17,5
CH1	17

103817.1

630

21,5

Артикул	103817.1
WP (bar)	630
Ø трубы D1	12
L1 (мм)	29
L2 (мм)	21,5
CH1	17

103818.1

630

Артикул	103818.1
WP (bar)	630
Ø трубы D1	14
L1 (мм)	30
L2 (мм)	22
CH1	19

103819.1

630

24,5

Артикул	103819.1
WP (bar)	630
Ø трубы D1	16
L1 (мм)	33
L2 (мм)	24,5
CH1	24

103820.1

420

26,5

Артикул	103820.1
WP (bar)	420
Ø трубы D1	20
L1 (мм)	37
L2 (мм)	26,5
CH1	27

103821.1

420

Артикул	103821.1
WP (bar)	420
Ø трубы D1	25
L1 (мм)	42
L2 (мм)	30
CH1	36

103822.1

420

35,5

Артикул	103822.1
WP (bar)	420
Ø трубы D1	30
L1 (мм)	49
L2 (мм)	35,5
CH1	41

103823.1

420

Артикул	103823.1
WP (bar)	420
Ø трубы D1	38
L1 (мм)	57
L2 (мм)	41
CH1	50

Бренд CAST
