С внутренней резьбой BSP

Если Вы хотите заказать фитинг из нержавеющей стали, замените первые две цифры артикула с 20.... на 21....
Позиция доступна только в плановых заказах.

Need some advice?

Our specialists will answer for any question you may have

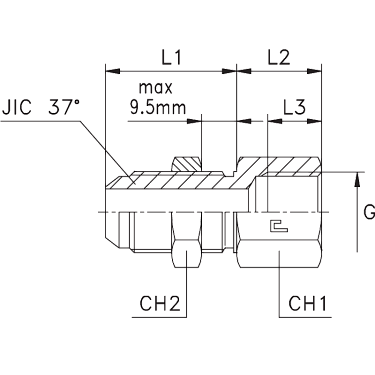

Characteristics

Артикул

WP (bar)

Ø трубы D1

Ø трубы W

резьба G

L1 (мм)

L2 (мм)

CH1

CH2

резьба JIC 37° A

201801.3

350

1/4

1/8

31,5

7/16-20

Артикул	201801.3
WP (bar)	350
Ø трубы D1	6
Ø трубы W	1/4
резьба G	1/8
L1 (мм)	31,5
L2 (мм)	16
L3	10
CH1	17
CH2	17
резьба JIC 37° A	7/16-20

201802.3

350

5/16

1/8

31,5

1/2-20

Артикул	201802.3
WP (bar)	350
Ø трубы D1	8
Ø трубы W	5/16
резьба G	1/8
L1 (мм)	31,5
L2 (мм)	16
L3	10
CH1	19
CH2	19
резьба JIC 37° A	1/2-20

201803.3

350

3/8

1/4

33,5

9/16-18

Артикул	201803.3
WP (bar)	350
Ø трубы D1	10
Ø трубы W	3/8
резьба G	1/4
L1 (мм)	33,5
L2 (мм)	21
L3	14
CH1	22
CH2	22
резьба JIC 37° A	9/16-18

201804.3

350

1/2

3/8

37,6

22,4

3/4-16

Артикул	201804.3
WP (bar)	350
Ø трубы D1	12
Ø трубы W	1/2
резьба G	3/8
L1 (мм)	37,6
L2 (мм)	22,4
L3	14
CH1	24
CH2	24
резьба JIC 37° A	3/4-16

201805.3

350

14-15-16

5/8

1/2

41,1

26,4

7/8-14

Артикул	201805.3
WP (bar)	350
Ø трубы D1	14-15-16
Ø трубы W	5/8
резьба G	1/2
L1 (мм)	41,1
L2 (мм)	26,4
L3	17
CH1	30
CH2	30
резьба JIC 37° A	7/8-14

201806.3

315

18-20

3/4

45,4

29,1

11/16-12

Артикул	201806.3
WP (bar)	315
Ø трубы D1	18-20
Ø трубы W	3/4
резьба G	3/4
L1 (мм)	45,4
L2 (мм)	29,1
L3	19
CH1	36
CH2	36
резьба JIC 37° A	11/16-12

201807.3

290

45,4

31,1

21,5

15/16-12

Артикул	201807.3
WP (bar)	290
Ø трубы D1	25
Ø трубы W	1
резьба G	1
L1 (мм)	45,4
L2 (мм)	31,1
L3	21,5
CH1	41
CH2	41
резьба JIC 37° A	15/16-12

201808.3

240

30-32

11/4

46,7

36,3

23,5

15/8-12

Артикул	201808.3
WP (bar)	240
Ø трубы D1	30-32
Ø трубы W	11/4
резьба G	11/4
L1 (мм)	46,7
L2 (мм)	36,3
L3	23,5
CH1	50
CH2	50
резьба JIC 37° A	15/8-12

201809.3

240

11/2

25,5

17/8-12

Артикул	201809.3
WP (bar)	240
Ø трубы D1	38
Ø трубы W	11/2
резьба G	11/2
L1 (мм)	47
L2 (мм)	38
L3	25,5
CH1	60
CH2	55
резьба JIC 37° A	17/8-12

201810.3

350

1/4

31,5

7/16-20

Артикул	201810.3
WP (bar)	350
Ø трубы D1	6
Ø трубы W	1/4
резьба G	1/4
L1 (мм)	31,5
L2 (мм)	21
L3	14
CH1	19
CH2	17
резьба JIC 37° A	7/16-20

201811.3

350

5/16

1/4

31,5

1/2-20

Артикул	201811.3
WP (bar)	350
Ø трубы D1	8
Ø трубы W	5/16
резьба G	1/4
L1 (мм)	31,5
L2 (мм)	21
L3	14
CH1	19
CH2	19
резьба JIC 37° A	1/2-20

201812.3

350

3/8

1/8

33,5

9/16-18

Артикул	201812.3
WP (bar)	350
Ø трубы D1	10
Ø трубы W	3/8
резьба G	1/8
L1 (мм)	33,5
L2 (мм)	16
L3	10
CH1	17
CH2	22
резьба JIC 37° A	9/16-18

201813.3

350

3/8

33,5

22,5

9/16-18

Артикул	201813.3
WP (bar)	350
Ø трубы D1	10
Ø трубы W	3/8
резьба G	3/8
L1 (мм)	33,5
L2 (мм)	22,5
L3	14
CH1	24
CH2	22
резьба JIC 37° A	9/16-18

201814.3

350

1/2

1/4

37,6

21,4

3/4-16

Артикул	201814.3
WP (bar)	350
Ø трубы D1	12
Ø трубы W	1/2
резьба G	1/4
L1 (мм)	37,6
L2 (мм)	21,4
L3	14
CH1	22
CH2	24
резьба JIC 37° A	3/4-16

201815.3

350

1/2

37,6

26,4

3/4-16

Артикул	201815.3
WP (bar)	350
Ø трубы D1	12
Ø трубы W	1/2
резьба G	1/2
L1 (мм)	37,6
L2 (мм)	26,4
L3	17
CH1	30
CH2	24
резьба JIC 37° A	3/4-16

201816.3

350

18-20

3/4

1/2

45,4

26,6

11/16-12

Артикул	201816.3
WP (bar)	350
Ø трубы D1	18-20
Ø трубы W	3/4
резьба G	1/2
L1 (мм)	45,4
L2 (мм)	26,6
L3	17
CH1	30
CH2	36
резьба JIC 37° A	11/16-12

Бренд CAST
