VP-P NPT

БРС VP-P NPT

Серия БРС Flat Face с резьбовым соединением «VP-P» - это техническое решение для большинства отраслей гидравлики. Резьбовое соединение исключает преждевременный износ и «отвердение» связанное с механически запираемым шариковым элементом. Это делает серию «VP-P» подходящей для систем с высоким пульсирующим давлением. Структура тройного клапана позволяет безопасно подключаться к системе даже при высоком остаточном давлении и в то же время исключать внешние утечки жидкости в процессе подключения/отключения. Кольцо безопасности встроенное в БРС предотвращает случайное отключение, делая серию « VP-P» идеальной в наиболее экстремальных рабочих условиях, при возникновении сильной вибрации или деформаций.

Преимущества:

Легкое подсоединение / отсоединение с обеих сторон при остаточном давлении, благодаря запатентованной конструкции Stucchi.

Плоская поверхность легко очищается, уменьшая количество грязи внутри контура.

Специальные размеры серии VP-P испытаны на огнестойкость и имеют сертификат Регистра Ллойда в соответствии с API 16D и директивой № 36 EUB.

Минимальная утечка жидкости во время отсоединения, благодаря чему уменьшается количество жидкости, попадающей в окружающую среду.

Минимальное попадание воздуха при соединении.

Запатентованная конструкция внутреннего клапана создает минимальный перепад давления, поддерживая эффективность работы в системе

Клапанная система сброса внутреннего давления позволяет легко производить соединение при высоком внутреннем остаточным давлении.

Предохранительное кольцо предотвращает случайное отсоединение.

Модульная конструкция предусматривает гибкость конструкций благодаря разнообразным конфигурациям.

Высокая сопротивляемость скачкам давления.

Безопасность и простота в эксплуатации.

Материал: Высокопрочная углеродистая сталь

Фиксирующий механизм: резьба + предохранительное кольцо

Рабочее давление: до 600 Бар

Температура рабочей среды: -20°C +100°C (в зависимости от типа уплотнений)

Скорость потока: до 750л./мин.

Уплотнения: NBR

Сферы применения: нефтегазовая промышленность, машиностроение, землеройно-транспортное оборудование, гидравлическое оборудование, погрузчики

Need some advice?

Our specialists will answer for any question you may have

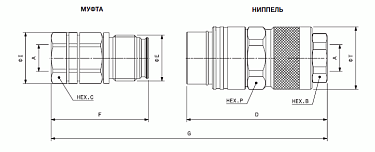

Characteristics

Артикул

Наименование

ID ISO

вес, кг

801901004

БРС РЕЗЬБОВЫЕ VP-P NPT 1/4 - D1/4 Розетка

1/4"

M24x2

27,0

52,8

29,0

126,6

0,17

Артикул	801901004
Наименование	БРС РЕЗЬБОВЫЕ VP-P NPT 1/4 - D1/4 Розетка
А	1/4"
ID ISO	1/4"
E	M24x2
C	27,0
F	52,8
I	29,0
G	126,6
вес, кг	0,17

801901005

БРС РЕЗЬБОВЫЕ VP-P NPT 1/4 - D1/4 Ниппель

1/4"

M24x2

22,0

85,3

35,0

32,0

126,6

0,40

Артикул	801901005
Наименование	БРС РЕЗЬБОВЫЕ VP-P NPT 1/4 - D1/4 Ниппель
А	1/4"
ID ISO	1/4"
E	M24x2
B	22,0
D	85,3
T	35,0
P	32,0
G	126,6
вес, кг	0,40

807301002

БРС РЕЗЬБОВЫЕ VP-P NPT 3/8 - D3/8 Розетка

3/8"

M28x2

30,0

64,3

32,0

142,3

0,24

Артикул	807301002
Наименование	БРС РЕЗЬБОВЫЕ VP-P NPT 3/8 - D3/8 Розетка
А	3/8"
ID ISO	3/8"
E	M28x2
C	30,0
F	64,3
I	32,0
G	142,3
вес, кг	0,24

807301003

БРС РЕЗЬБОВЫЕ VP-P NPT 3/8 - D3/8 Ниппель

3/8"

M28x2

27,0

94,5

42,0

38,00

142,3

0,59

Артикул	807301003
Наименование	БРС РЕЗЬБОВЫЕ VP-P NPT 3/8 - D3/8 Ниппель
А	3/8"
ID ISO	3/8"
E	M28x2
B	27,0
D	94,5
T	42,0
P	38,00
G	142,3
вес, кг	0,59

807301004

БРС РЕЗЬБОВЫЕ VP-P NPT 1/2 - D3/8 Розетка

1/2"

3/8"

M28x2

30,0

69,3

32,0

147,3

0,24

Артикул	807301004
Наименование	БРС РЕЗЬБОВЫЕ VP-P NPT 1/2 - D3/8 Розетка
А	1/2"
ID ISO	3/8"
E	M28x2
C	30,0
F	69,3
I	32,0
G	147,3
вес, кг	0,24

807301005

БРС РЕЗЬБОВЫЕ VP-P NPT 1/2 - D3/8 Ниппель

1/2"

3/8"

M28x2

27,0

94,5

42,0

38,00

147,3

0,57

Артикул	807301005
Наименование	БРС РЕЗЬБОВЫЕ VP-P NPT 1/2 - D3/8 Ниппель
А	1/2"
ID ISO	3/8"
E	M28x2
B	27,0
D	94,5
T	42,0
P	38,00
G	147,3
вес, кг	0,57

807301006

БРС РЕЗЬБОВЫЕ VP-P NPT 1/2 - D1/2 Розетка

1/2"

M36x3

36,0

76,2

40,0

167,9

0,43

Артикул	807301006
Наименование	БРС РЕЗЬБОВЫЕ VP-P NPT 1/2 - D1/2 Розетка
А	1/2"
ID ISO	1/2"
E	M36x3
C	36,0
F	76,2
I	40,0
G	167,9
вес, кг	0,43

807301007

БРС РЕЗЬБОВЫЕ VP-P NPT 1/2 - D1/2 Ниппель

1/2"

M36x3

36,0

110,0

49,0

45,00

167,9

0,98

Артикул	807301007
Наименование	БРС РЕЗЬБОВЫЕ VP-P NPT 1/2 - D1/2 Ниппель
А	1/2"
ID ISO	1/2"
E	M36x3
B	36,0
D	110,0
T	49,0
P	45,00
G	167,9
вес, кг	0,98

807301008

БРС РЕЗЬБОВЫЕ VP-P NPT 3/4 - D1/2 Розетка

1/2"

M36x3

36,0

83,2

40,0

174,9

0,44

Артикул	807301008
Наименование	БРС РЕЗЬБОВЫЕ VP-P NPT 3/4 - D1/2 Розетка
А	1/2"
ID ISO	1/2"
E	M36x3
C	36,0
F	83,2
I	40,0
G	174,9
вес, кг	0,44

807301009

БРС РЕЗЬБОВЫЕ VP-P NPT 3/4 - D1/2 Ниппель

3/4"

1/2"

M36x3

36,0

110,0

49,0

45,00

174,9

0,95

Артикул	807301009
Наименование	БРС РЕЗЬБОВЫЕ VP-P NPT 3/4 - D1/2 Ниппель
А	3/4"
ID ISO	1/2"
E	M36x3
B	36,0
D	110,0
T	49,0
P	45,00
G	174,9
вес, кг	0,95

807301010

БРС РЕЗЬБОВЫЕ VP-P NPT 3/4 - D5/8 Розетка

3/4"

5/8"

M39x3

41,0

83,4

44,8

174,9

0,60

Артикул	807301010
Наименование	БРС РЕЗЬБОВЫЕ VP-P NPT 3/4 - D5/8 Розетка
А	3/4"
ID ISO	5/8"
E	M39x3
C	41,0
F	83,4
I	44,8
G	174,9
вес, кг	0,60

807301011

БРС РЕЗЬБОВЫЕ VP-P NPT 3/4 - D5/8 Ниппель

3/4"

5/8"

M39x3

36,0

110,0

52,0

48,00

174,9

1,07

Артикул	807301011
Наименование	БРС РЕЗЬБОВЫЕ VP-P NPT 3/4 - D5/8 Ниппель
А	3/4"
ID ISO	5/8"
E	M39x3
B	36,0
D	110,0
T	52,0
P	48,00
G	174,9
вес, кг	1,07

807301012

БРС РЕЗЬБОВЫЕ VP-P NPT 1 - D3/4 Розетка

3/4"

M45x3

46,0

98,0

49,8

202,5

0,92

Артикул	807301012
Наименование	БРС РЕЗЬБОВЫЕ VP-P NPT 1 - D3/4 Розетка
А	1"
ID ISO	3/4"
E	M45x3
C	46,0
F	98,0
I	49,8
G	202,5
вес, кг	0,92

807301013

БРС РЕЗЬБОВЫЕ VP-P NPT 1 - D3/4 Ниппель

3/4"

M45x3

46,0

127,1

60,0

55,00

202,5

1,60

Артикул	807301013
Наименование	БРС РЕЗЬБОВЫЕ VP-P NPT 1 - D3/4 Ниппель
А	1"
ID ISO	3/4"
E	M45x3
B	46,0
D	127,1
T	60,0
P	55,00
G	202,5
вес, кг	1,60

807301014

БРС РЕЗЬБОВЫЕ VP-P NPT 1.1/4 - D1 Розетка

1.1/4"

1/4"

M55x3

55,0

108,3

59,8

218,1

1,43

Артикул	807301014
Наименование	БРС РЕЗЬБОВЫЕ VP-P NPT 1.1/4 - D1 Розетка
А	1.1/4"
ID ISO	1/4"
E	M55x3
C	55,0
F	108,3
I	59,8
G	218,1
вес, кг	1,43

807301015

БРС РЕЗЬБОВЫЕ VP-P NPT 1.1/4 - D1 Ниппель

1.1/4"

M55x3

55,0

137,0

76,0

70,00

218,1

2,53

Артикул	807301015
Наименование	БРС РЕЗЬБОВЫЕ VP-P NPT 1.1/4 - D1 Ниппель
А	1.1/4"
ID ISO	1"
E	M55x3
B	55,0
D	137,0
T	76,0
P	70,00
G	218,1
вес, кг	2,53

807301016

БРС РЕЗЬБОВЫЕ VP-P NPT 1.1/2 - D1.1/2 Розетка

1.1/2"

M72x4

65,0

132,2

85,0

271,3

2,93

Артикул	807301016
Наименование	БРС РЕЗЬБОВЫЕ VP-P NPT 1.1/2 - D1.1/2 Розетка
А	1.1/2"
ID ISO	1.1/2"
E	M72x4
C	65,0
F	132,2
I	85,0
G	271,3
вес, кг	2,93

807301017

БРС РЕЗЬБОВЫЕ VP-P NPT 1.1/2 - D1.1/2 Ниппель

1.1/2"

M72x4

65,0

174,7

94,0

85,00

271,3

5,10

Артикул	807301017
Наименование	БРС РЕЗЬБОВЫЕ VP-P NPT 1.1/2 - D1.1/2 Ниппель
А	1.1/2"
ID ISO	1.1/2"
E	M72x4
B	65,0
D	174,7
T	94,0
P	85,00
G	271,3
вес, кг	5,10

807301018

БРС РЕЗЬБОВЫЕ VP-P NPT 3/4 - D3/4 Розетка

3/4"

M45x3

49,8

199,5

0,955

Артикул	807301018
Наименование	БРС РЕЗЬБОВЫЕ VP-P NPT 3/4 - D3/4 Розетка
А	3/4"
ID ISO	3/4"
E	M45x3
F	95
I	49,8
G	199,5
вес, кг	0,955

807301019

БРС РЕЗЬБОВЫЕ VP-P NPT 3/4 - D3/4 Ниппель

3/4"

127,1

199,5

1,635

Артикул	807301019
Наименование	БРС РЕЗЬБОВЫЕ VP-P NPT 3/4 - D3/4 Ниппель
А	3/4"
ID ISO	3/4"
B	46
D	127,1
T	60
G	199,5
вес, кг	1,635

807301020

БРС РЕЗЬБОВЫЕ VP-P NPT 1 - D1 Розетка

M55x3

104

59,8

213,8

0,42

Артикул	807301020
Наименование	БРС РЕЗЬБОВЫЕ VP-P NPT 1 - D1 Розетка
А	1"
ID ISO	1"
E	M55x3
F	104
I	59,8
G	213,8
вес, кг	0,42

807301021

БРС РЕЗЬБОВЫЕ VP-P NPT 1 - D1 Ниппель

137

234

2,65

Артикул	807301021
Наименование	БРС РЕЗЬБОВЫЕ VP-P NPT 1 - D1 Ниппель
А	1"
ID ISO	1"
B	55
D	137
G	234
вес, кг	2,65

807301022

БРС РЕЗЬБОВЫЕ VP-P NPT 1.1/4 - D1.1/2 Розетка

1.1/4"

1.1/2"

M72x4

132,2

271,3

3,03

Артикул	807301022
Наименование	БРС РЕЗЬБОВЫЕ VP-P NPT 1.1/4 - D1.1/2 Розетка
А	1.1/4"
ID ISO	1.1/2"
E	M72x4
F	132,2
I	85
G	271,3
вес, кг	3,03

807301023

БРС РЕЗЬБОВЫЕ VP-P NPT 1.1/4 - D1.1/2 Ниппель

1.1/4"

1.1/2"

174,7

271,3

5,22

Артикул	807301023
Наименование	БРС РЕЗЬБОВЫЕ VP-P NPT 1.1/4 - D1.1/2 Ниппель
А	1.1/4"
ID ISO	1.1/2"
B	65
D	174,7
G	271,3
вес, кг	5,22

Бренд Stucchi
