VEP-P SAE

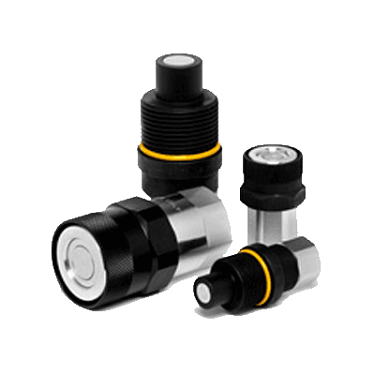

БРС VEP-P SAE

VEP-P - серия БРС Flat Face с резьбовым соединением - разработка Stucchi для применения в гидравлике при высоком рабочем давлении и необходимости соединения БРС при остаточном рабочем давлении в системе. Резьбовое соединение исключает преждевременный износ или «отвердение», свойственное БРС с шариковым запорным элементом при использовании в высоко-пульсирующих системах. Структура тройного клапана позволяет безопасно подключаться к системе, даже при высоком остаточном давлении, и в то же время, исключать внешние утечки жидкости в процессе подключения/отключения.

Преимущества:

Легкое подсоединение / отсоединение с обеих сторон при остаточном давлении, благодаря запатентованной конструкции Stucchi.

Плоская поверхность легко очищается, уменьшая количество грязи внутри контура.

Специальные размеры серии VEP-P испытаны на огнестойкость и имеют сертификат Регистра Ллойда в соответствии с API 16D и директивой № 36 EUB.

Минимальная утечка жидкости во время отсоединения, благодаря чему уменьшается количество жидкости, попадающей в окружающую среду.

Минимальное попадание воздуха при соединении.

Запатентованная конструкция внутреннего клапана создает минимальный перепад давления, поддерживая эффективность работы в системе

Клапанная система сброса внутреннего давления позволяет легко производить соединение при высоком внутреннем остаточным давлении.

Модульная конструкция предусматривает гибкость конструкций благодаря разнообразным конфигурациям.

Высокая сопротивляемость скачкам давления.

Безопасность и простота в эксплуатации.

Материал: Высокопрочная углеродистая сталь

Фиксирующий механизм: резьба

Рабочее давление: до 600 Бар

Температура рабочей среды: -20°C +100°C (в зависимости от типа уплотнений)

Скорость потока: до 1000 л./мин.

Уплотнения: NBR

Сферы применения: нефтегазовая промышленность, машиностроение, землеройно-транспортное оборудование, гидравлическое оборудование, погрузчики

Видео-демонстрация

Need some advice?

Our specialists will answer for any question you may have

Characteristics

Артикул

Наименование

ID ISO

вес, кг

806504008

БРС РЕЗЬБОВЫЕ VEP-P UNF 9/16 - D1/4 Розетка

9/16"

1/4"

30x2

27,0

38,8

57,1

36,0

118,1

0,25

Артикул	806504008
Наименование	БРС РЕЗЬБОВЫЕ VEP-P UNF 9/16 - D1/4 Розетка
А	9/16"
ID ISO	1/4"
N	30x2
C	27,0
E	38,8
F	57,1
Q	36,0
G	118,1
вес, кг	0,25

806504009

БРС РЕЗЬБОВЫЕ VEP-P UNF 9/16 - D1/4 Ниппель

9/16"

1/4"

30x2

22,0

72,8

34,8

118,1

0,23

Артикул	806504009
Наименование	БРС РЕЗЬБОВЫЕ VEP-P UNF 9/16 - D1/4 Ниппель
А	9/16"
ID ISO	1/4"
N	30x2
B	22,0
D	72,8
T	34,8
G	118,1
вес, кг	0,23

807204002

БРС РЕЗЬБОВЫЕ VEP-P UNF 3/4 - D3/8 Розетка

3/4"

3/8"

33x2

30,0

41,8

70,8

38,0

140,8

1,65

Артикул	807204002
Наименование	БРС РЕЗЬБОВЫЕ VEP-P UNF 3/4 - D3/8 Розетка
А	3/4"
ID ISO	3/8"
N	33x2
C	30,0
E	41,8
F	70,8
Q	38,0
G	140,8
вес, кг	1,65

807204003

БРС РЕЗЬБОВЫЕ VEP-P UNF 3/4 - D3/8 Ниппель

3/4"

3/8"

33x2

27,0

87,0

37,8

140,8

0,33

Артикул	807204003
Наименование	БРС РЕЗЬБОВЫЕ VEP-P UNF 3/4 - D3/8 Ниппель
А	3/4"
ID ISO	3/8"
N	33x2
B	27,0
D	87,0
T	37,8
G	140,8
вес, кг	0,33

807204008

БРС РЕЗЬБОВЫЕ VEP-P UNF 1.1/16 - D1/2 Розетка

1.1/16"

1/2"

40x3

36,0

49,8

84,8

46,0

167,0

0,58

Артикул	807204008
Наименование	БРС РЕЗЬБОВЫЕ VEP-P UNF 1.1/16 - D1/2 Розетка
А	1.1/16"
ID ISO	1/2"
N	40x3
C	36,0
E	49,8
F	84,8
Q	46,0
G	167,0
вес, кг	0,58

807204009

БРС РЕЗЬБОВЫЕ VEP-P UNF 1.1/16 - D1/2 Ниппель

1.1/16"

1/2"

40x3

36,0

100,4

45,8

167,0

0,59

Артикул	807204009
Наименование	БРС РЕЗЬБОВЫЕ VEP-P UNF 1.1/16 - D1/2 Ниппель
А	1.1/16"
ID ISO	1/2"
N	40x3
B	36,0
D	100,4
T	45,8
G	167,0
вес, кг	0,59

807204010

БРС РЕЗЬБОВЫЕ VEP-P UNF 1.1/16 - D5/8 Розетка

1.1/16"

5/8"

45x3

41,0

53,8

84,9

50,0

168,4

0,59

Артикул	807204010
Наименование	БРС РЕЗЬБОВЫЕ VEP-P UNF 1.1/16 - D5/8 Розетка
А	1.1/16"
ID ISO	5/8"
N	45x3
C	41,0
E	53,8
F	84,9
Q	50,0
G	168,4
вес, кг	0,59

807204011

БРС РЕЗЬБОВЫЕ VEP-P UNF 1.1/16 - D5/8 Ниппель

1.1/16"

5/8"

45x3

36,0

102,0

49,8

168,4

0,68

Артикул	807204011
Наименование	БРС РЕЗЬБОВЫЕ VEP-P UNF 1.1/16 - D5/8 Ниппель
А	1.1/16"
ID ISO	5/8"
N	45x3
B	36,0
D	102,0
T	49,8
G	168,4
вес, кг	0,68

807204012

БРС РЕЗЬБОВЫЕ VEP-P UNF 1.5/16 - D3/4 Розетка

1.5/16"

3/4"

50x3

46,0

58,8

99,7

55,0

190,5

1,12

Артикул	807204012
Наименование	БРС РЕЗЬБОВЫЕ VEP-P UNF 1.5/16 - D3/4 Розетка
А	1.5/16"
ID ISO	3/4"
N	50x3
C	46,0
E	58,8
F	99,7
Q	55,0
G	190,5
вес, кг	1,12

807204013

БРС РЕЗЬБОВЫЕ VEP-P UNF 1.5/16 - D3/4 Ниппель

1.5/16"

3/4"

50x3

46,0

113,6

54,8

190,5

1,01

Артикул	807204013
Наименование	БРС РЕЗЬБОВЫЕ VEP-P UNF 1.5/16 - D3/4 Ниппель
А	1.5/16"
ID ISO	3/4"
N	50x3
B	46,0
D	113,6
T	54,8
G	190,5
вес, кг	1,01

807204014

БРС РЕЗЬБОВЫЕ VEP-P UNF 1.5/8 - D1 Розетка

1.5/8"

58x3

55,0

69,8

106,8

65,0

206,2

1,68

Артикул	807204014
Наименование	БРС РЕЗЬБОВЫЕ VEP-P UNF 1.5/8 - D1 Розетка
А	1.5/8"
ID ISO	1"
N	58x3
C	55,0
E	69,8
F	106,8
Q	65,0
G	206,2
вес, кг	1,68

807204015

БРС РЕЗЬБОВЫЕ VEP-P UNF 1.5/8 - D1 Ниппель

1.5/8"

58x3

55,0

123,4

64,5

206,2

1,46

Артикул	807204015
Наименование	БРС РЕЗЬБОВЫЕ VEP-P UNF 1.5/8 - D1 Ниппель
А	1.5/8"
ID ISO	1"
N	58x3
B	55,0
D	123,4
T	64,5
G	206,2
вес, кг	1,46

807204016

БРС РЕЗЬБОВЫЕ VEP-P UNF 1.7/8 - D1.1/2 Розетка

1.7/8"

1.1/2"

80x4

65,0

92,0

133,5

85,0

253,9

3,82

Артикул	807204016
Наименование	БРС РЕЗЬБОВЫЕ VEP-P UNF 1.7/8 - D1.1/2 Розетка
А	1.7/8"
ID ISO	1.1/2"
N	80x4
C	65,0
E	92,0
F	133,5
Q	85,0
G	253,9
вес, кг	3,82

807204017

БРС РЕЗЬБОВЫЕ VEP-P UNF 1.7/8 - D1.1/2 Ниппель

1.7/8"

1.1/2"

80x4

65,0

150,

89,8

253,9

3,16

Артикул	807204017
Наименование	БРС РЕЗЬБОВЫЕ VEP-P UNF 1.7/8 - D1.1/2 Ниппель
А	1.7/8"
ID ISO	1.1/2"
N	80x4
B	65,0
D	150,
T	89,8
G	253,9
вес, кг	3,16

807204018

БРС РЕЗЬБОВЫЕ VEP-P UNF 2.1/2 - D2 Розетка

2.1/2"

130x6

90,0

200,0

224,8

383,5

14,6

Артикул	807204018
Наименование	БРС РЕЗЬБОВЫЕ VEP-P UNF 2.1/2 - D2 Розетка
А	2.1/2"
ID ISO	2"
N	130x6
C	90,0
E	200,0
F	224,8
G	383,5
вес, кг	14,6

807204019

БРС РЕЗЬБОВЫЕ VEP-P UNF 2.1/2 - D2 Ниппель

2.1/2"

130x6

90,0

218,4

145,0

383,5

12,18

Артикул	807204019
Наименование	БРС РЕЗЬБОВЫЕ VEP-P UNF 2.1/2 - D2 Ниппель
А	2.1/2"
ID ISO	2"
N	130x6
B	90,0
D	218,4
T	145,0
G	383,5
вес, кг	12,18

807204022

БРС РЕЗЬБОВЫЕ VEP-P UNF 1.1/16 - D3/4 Розетка

1.1/16"

3/4"

50x3

46,0

58,8

99,7

55,0

192,5

Артикул	807204022
Наименование	БРС РЕЗЬБОВЫЕ VEP-P UNF 1.1/16 - D3/4 Розетка
А	1.1/16"
ID ISO	3/4"
N	50x3
C	46,0
E	58,8
F	99,7
Q	55,0
G	192,5

807204023

БРС РЕЗЬБОВЫЕ VEP-P UNF 1.1/16 - D3/4 Ниппель

1.1/16"

3/4"

50x3

46,0

115,6

54,8

192,5

1,14

Артикул	807204023
Наименование	БРС РЕЗЬБОВЫЕ VEP-P UNF 1.1/16 - D3/4 Ниппель
А	1.1/16"
ID ISO	3/4"
N	50x3
B	46,0
D	115,6
T	54,8
G	192,5
вес, кг	1,14

807204024

БРС РЕЗЬБОВЫЕ VEP-P UNF 1.5/16 - D1 Розетка

1.5/16"

58x3

55,0

69,8

105,8

65,0

207,2

Артикул	807204024
Наименование	БРС РЕЗЬБОВЫЕ VEP-P UNF 1.5/16 - D1 Розетка
А	1.5/16"
ID ISO	1"
N	58x3
C	55,0
E	69,8
F	105,8
Q	65,0
G	207,2

807204025

БРС РЕЗЬБОВЫЕ VEP-P UNF 1.5/16 - D1 Ниппель

1.5/16"

58x3

55,0

125,4

64,5

207,2

Артикул	807204025
Наименование	БРС РЕЗЬБОВЫЕ VEP-P UNF 1.5/16 - D1 Ниппель
А	1.5/16"
ID ISO	1"
N	58x3
B	55,0
D	125,4
T	64,5
G	207,2

807204026

БРС РЕЗЬБОВЫЕ VEP-P UNF 1.5/8 - D1.1/2 Розетка

1.5/8"

1.1/2"

80x4

65,0

92,0

133,5

85,0

253,9

Артикул	807204026
Наименование	БРС РЕЗЬБОВЫЕ VEP-P UNF 1.5/8 - D1.1/2 Розетка
А	1.5/8"
ID ISO	1.1/2"
N	80x4
C	65,0
E	92,0
F	133,5
Q	85,0
G	253,9

807204027

БРС РЕЗЬБОВЫЕ VEP-P UNF 1.5/8 - D1.1/2 Ниппель

1.5/8"

1.1/2"

80x4

65,0

150,0

89,8

253,9

Артикул	807204027
Наименование	БРС РЕЗЬБОВЫЕ VEP-P UNF 1.5/8 - D1.1/2 Ниппель
А	1.5/8"
ID ISO	1.1/2"
N	80x4
B	65,0
D	150,0
T	89,8
G	253,9
