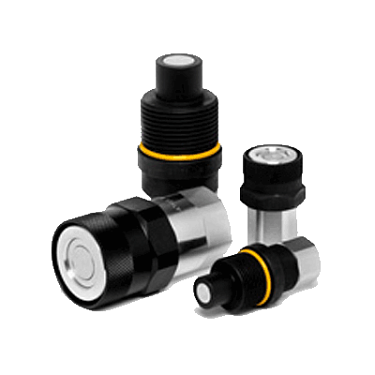

БРС VEP-P ORFS

VEP-P - серия БРС Flat Face с резьбовым соединением - разработка Stucchi для применения в гидравлике при высоком рабочем давлении и необходимости соединения БРС при остаточном рабочем давлении в системе. Резьбовое соединение исключает преждевременный износ или «отвердение», свойственное БРС с шариковым запорным элементом при использовании в высоко-пульсирующих системах. Структура тройного клапана позволяет безопасно подключаться к системе, даже при высоком остаточном давлении, и в то же время, исключать внешние утечки жидкости в процессе подключения/отключения.
  • Преимущества:
  • Легкое подсоединение / отсоединение с обеих сторон при остаточном давлении, благодаря запатентованной конструкции Stucchi.
  • Плоская поверхность легко очищается, уменьшая количество грязи внутри контура.
  • Специальные размеры серии VEP-P испытаны на огнестойкость и имеют сертификат Регистра Ллойда в соответствии с API 16D и директивой № 36 EUB.
  • Минимальная утечка жидкости во время отсоединения, благодаря чему уменьшается количество жидкости, попадающей в окружающую среду.
  • Минимальное попадание воздуха при соединении.
  • Запатентованная конструкция внутреннего клапана создает минимальный перепад давления, поддерживая эффективность работы в системе
  • Клапанная система сброса внутреннего давления позволяет легко производить соединение при высоком внутреннем остаточным давлении.
  • Модульная конструкция предусматривает гибкость конструкций благодаря разнообразным конфигурациям.
  • Высокая сопротивляемость скачкам давления.
  • Безопасность и простота в эксплуатации.

  • Материал: Высокопрочная углеродистая сталь
  • Фиксирующий механизм: резьба
  • Рабочее давление: до 600 Бар
  • Температура рабочей среды: -20°C +100°C (в зависимости от типа уплотнений)
  • Скорость потока: до 1000 л./мин.
  • Уплотнения: NBR
  • Сферы применения: нефтегазовая промышленность, машиностроение, землеройно-транспортное оборудование, гидравлическое оборудование, погрузчики
  • Видео-демонстрация

    Need some advice?
    Our specialists will answer for any question you may have
    Артикул Наименование резьба А ID ISO N B C D E F T Q L G вес, кг
    807213002 БРС РЕЗЬБОВЫЕ VEP-P ORFS 11/16 - D3/8 Розетка ORFS 11/16" 3/8" M33x2 30,0 41,8 73,1 11 149,8 0,35
    Артикул 807213002
    Наименование БРС РЕЗЬБОВЫЕ VEP-P ORFS 11/16 - D3/8 Розетка
    резьба ORFS
    А 11/16"
    ID ISO 3/8"
    N M33x2
    C 30,0
    E 41,8
    F 73,1
    L 11
    G 149,8
    вес, кг 0,35
    807213003 БРС РЕЗЬБОВЫЕ VEP-P ORFS 11/16 - D3/8 Ниппель ORFS 11/16" 3/8" M33x2 27,0 93,7 37,8 149,8 11 149,8 0,36
    Артикул 807213003
    Наименование БРС РЕЗЬБОВЫЕ VEP-P ORFS 11/16 - D3/8 Ниппель
    резьба ORFS
    А 11/16"
    ID ISO 3/8"
    N M33x2
    B 27,0
    D 93,7
    T 37,8
    Q 149,8
    L 11
    G 149,8
    вес, кг 0,36
    807213004 БРС РЕЗЬБОВЫЕ VEP-P ORFS 13/16 - D1/2 Розетка ORFS 13/16" 1/2" M40x3 36,0 49,8 81,3 46,0 13 170,0 0,64
    Артикул 807213004
    Наименование БРС РЕЗЬБОВЫЕ VEP-P ORFS 13/16 - D1/2 Розетка
    резьба ORFS
    А 13/16"
    ID ISO 1/2"
    N M40x3
    C 36,0
    E 49,8
    F 81,3
    Q 46,0
    L 13
    G 170,0
    вес, кг 0,64
    807213005 БРС РЕЗЬБОВЫЕ VEP-P ORFS 13/16 - D1/2 Ниппель ORFS 13/16" 1/2" M40x3 36,0 106,9 45,8 46,0 13 170,0 0,65
    Артикул 807213005
    Наименование БРС РЕЗЬБОВЫЕ VEP-P ORFS 13/16 - D1/2 Ниппель
    резьба ORFS
    А 13/16"
    ID ISO 1/2"
    N M40x3
    B 36,0
    D 106,9
    T 45,8
    Q 46,0
    L 13
    G 170,0
    вес, кг 0,65
    807213006 БРС РЕЗЬБОВЫЕ VEP-P ORFS 1.3/16 - D5/8 Розетка ORFS 1.3/16" 5/8" M45x3 41,0 53,8 88,0 50,0 7,12 180,9 0,73
    Артикул 807213006
    Наименование БРС РЕЗЬБОВЫЕ VEP-P ORFS 1.3/16 - D5/8 Розетка
    резьба ORFS
    А 1.3/16"
    ID ISO 5/8"
    N M45x3
    C 41,0
    E 53,8
    F 88,0
    Q 50,0
    L 7,12
    G 180,9
    вес, кг 0,73
    807213007 БРС РЕЗЬБОВЫЕ VEP-P ORFS 1.3/16 - D5/8 Ниппель ORFS 1.3/16" 5/8" M45x3 36,0 111,4 49,8 50,0 7,12 180,9 0,74
    Артикул 807213007
    Наименование БРС РЕЗЬБОВЫЕ VEP-P ORFS 1.3/16 - D5/8 Ниппель
    резьба ORFS
    А 1.3/16"
    ID ISO 5/8"
    N M45x3
    B 36,0
    D 111,4
    T 49,8
    Q 50,0
    L 7,12
    G 180,9
    вес, кг 0,74
    807213008 БРС РЕЗЬБОВЫЕ VEP-P ORFS 1.7/16 - D3/4 Розетка ORFS 1.7/16" 3/4" M50x3 46,0 58,8 108,7 55,0 17,5 211,3 1,19
    Артикул 807213008
    Наименование БРС РЕЗЬБОВЫЕ VEP-P ORFS 1.7/16 - D3/4 Розетка
    резьба ORFS
    А 1.7/16"
    ID ISO 3/4"
    N M50x3
    C 46,0
    E 58,8
    F 108,7
    Q 55,0
    L 17,5
    G 211,3
    вес, кг 1,19
    807213009 БРС РЕЗЬБОВЫЕ VEP-P ORFS 1.7/16 - D3/4 Ниппель ORFS 1.7/16" 3/4" M50x3 46,0 125,4 54,8 55,0 17,5 211,3 1,11
    Артикул 807213009
    Наименование БРС РЕЗЬБОВЫЕ VEP-P ORFS 1.7/16 - D3/4 Ниппель
    резьба ORFS
    А 1.7/16"
    ID ISO 3/4"
    N M50x3
    B 46,0
    D 125,4
    T 54,8
    Q 55,0
    L 17,5
    G 211,3
    вес, кг 1,11
    807213010 БРС РЕЗЬБОВЫЕ VEP-P ORFS 1.11/16 - D1.1/2 Розетка ORFS 1.11/16" 1.1/2" M58x3 55,0 69,8 110,3 65,0 17,5 215,5 1,73
    Артикул 807213010
    Наименование БРС РЕЗЬБОВЫЕ VEP-P ORFS 1.11/16 - D1.1/2 Розетка
    резьба ORFS
    А 1.11/16"
    ID ISO 1.1/2"
    N M58x3
    C 55,0
    E 69,8
    F 110,3
    Q 65,0
    L 17,5
    G 215,5
    вес, кг 1,73
    807213011 БРС РЕЗЬБОВЫЕ VEP-P ORFS 1.11/16 - D1.1/2 Ниппель ORFS 1.11/16" 1.1/2" M58x3 55,0 129,2 64,5 65,0 17,5 215,5 1,51
    Артикул 807213011
    Наименование БРС РЕЗЬБОВЫЕ VEP-P ORFS 1.11/16 - D1.1/2 Ниппель
    резьба ORFS
    А 1.11/16"
    ID ISO 1.1/2"
    N M58x3
    B 55,0
    D 129,2
    T 64,5
    Q 65,0
    L 17,5
    G 215,5
    вес, кг 1,51
    807213016 БРС РЕЗЬБОВЫЕ VEP-P ORFS 11/16 - D3/8 Розетка (удлиненный) ORFS 11/16" 3/8" M33x2 30,0 41,8 96,1 38,0 34 195,8 0,38
    Артикул 807213016
    Наименование БРС РЕЗЬБОВЫЕ VEP-P ORFS 11/16 - D3/8 Розетка (удлиненный)
    резьба ORFS
    А 11/16"
    ID ISO 3/8"
    N M33x2
    C 30,0
    E 41,8
    F 96,1
    Q 38,0
    L 34
    G 195,8
    вес, кг 0,38
    807213017 БРС РЕЗЬБОВЫЕ VEP-P ORFS 11/16 - D3/8 Ниппель (удлиненный) ORFS 11/16" 3/8" M33x2 27,0 116,7 37,8 38,0 34 195,8 0,39
    Артикул 807213017
    Наименование БРС РЕЗЬБОВЫЕ VEP-P ORFS 11/16 - D3/8 Ниппель (удлиненный)
    резьба ORFS
    А 11/16"
    ID ISO 3/8"
    N M33x2
    B 27,0
    D 116,7
    T 37,8
    Q 38,0
    L 34
    G 195,8
    вес, кг 0,39
    807213018 БРС РЕЗЬБОВЫЕ VEP-P ORFS 13/16 - D1/2 Розетка (удлиненный) ORFS 13/16" 1/2" M40x3 36,0 49,8 104,8 46,0 36,5 217,0 0,61
    Артикул 807213018
    Наименование БРС РЕЗЬБОВЫЕ VEP-P ORFS 13/16 - D1/2 Розетка (удлиненный)
    резьба ORFS
    А 13/16"
    ID ISO 1/2"
    N M40x3
    C 36,0
    E 49,8
    F 104,8
    Q 46,0
    L 36,5
    G 217,0
    вес, кг 0,61
    807213019 БРС РЕЗЬБОВЫЕ VEP-P ORFS 13/16 - D1/2 Ниппель (удлиненный) ORFS 13/16" 1/2" M40x3 36,0 130,4 45,8 46,0 36,5 217,0 0,66
    Артикул 807213019
    Наименование БРС РЕЗЬБОВЫЕ VEP-P ORFS 13/16 - D1/2 Ниппель (удлиненный)
    резьба ORFS
    А 13/16"
    ID ISO 1/2"
    N M40x3
    B 36,0
    D 130,4
    T 45,8
    Q 46,0
    L 36,5
    G 217,0
    вес, кг 0,66
    807213020 БРС РЕЗЬБОВЫЕ VEP-P ORFS 1.3/16 - D5/8 Розетка (удлиненный) ORFS 1.3/16" 5/8" M45x3 41,0 53,8 112,5 50,0 41,5 229,9 0,82
    Артикул 807213020
    Наименование БРС РЕЗЬБОВЫЕ VEP-P ORFS 1.3/16 - D5/8 Розетка (удлиненный)
    резьба ORFS
    А 1.3/16"
    ID ISO 5/8"
    N M45x3
    C 41,0
    E 53,8
    F 112,5
    Q 50,0
    L 41,5
    G 229,9
    вес, кг 0,82
    807213021 БРС РЕЗЬБОВЫЕ VEP-P ORFS 1.3/16 - D5/8 Ниппель (удлиненный) ORFS 1.3/16" 5/8" M45x3 36,0 135,9 49,8 50,0 41,5 229,9 0,78
    Артикул 807213021
    Наименование БРС РЕЗЬБОВЫЕ VEP-P ORFS 1.3/16 - D5/8 Ниппель (удлиненный)
    резьба ORFS
    А 1.3/16"
    ID ISO 5/8"
    N M45x3
    B 36,0
    D 135,9
    T 49,8
    Q 50,0
    L 41,5
    G 229,9
    вес, кг 0,78
    807213022 БРС РЕЗЬБОВЫЕ VEP-P ORFS 1.7/16 - D3/4 Розетка (удлиненный) ORFS 1.7/16" 3/4" M50x3 46,0 58,8 133,4 55,0 42 260,5 1,32
    Артикул 807213022
    Наименование БРС РЕЗЬБОВЫЕ VEP-P ORFS 1.7/16 - D3/4 Розетка (удлиненный)
    резьба ORFS
    А 1.7/16"
    ID ISO 3/4"
    N M50x3
    C 46,0
    E 58,8
    F 133,4
    Q 55,0
    L 42
    G 260,5
    вес, кг 1,32
    807213023 БРС РЕЗЬБОВЫЕ VEP-P ORFS 1.7/16 - D3/4 Ниппель (удлиненный) ORFS 1.7/16" 3/4" M50x3 46,0 149,9 54,8 55,0 42 260,5 1,21
    Артикул 807213023
    Наименование БРС РЕЗЬБОВЫЕ VEP-P ORFS 1.7/16 - D3/4 Ниппель (удлиненный)
    резьба ORFS
    А 1.7/16"
    ID ISO 3/4"
    N M50x3
    B 46,0
    D 149,9
    T 54,8
    Q 55,0
    L 42
    G 260,5
    вес, кг 1,21
    807213024 БРС РЕЗЬБОВЫЕ VEP-P ORFS 1.11/16 - D1.1/2 Розетка (удлиненный) ORFS 1.11/16" 1.1/2" M58x3 55,0 69,8 134,8 65,0 42 264,5 1,85
    Артикул 807213024
    Наименование БРС РЕЗЬБОВЫЕ VEP-P ORFS 1.11/16 - D1.1/2 Розетка (удлиненный)
    резьба ORFS
    А 1.11/16"
    ID ISO 1.1/2"
    N M58x3
    C 55,0
    E 69,8
    F 134,8
    Q 65,0
    L 42
    G 264,5
    вес, кг 1,85
    807213025 БРС РЕЗЬБОВЫЕ VEP-P ORFS 1.11/16 - D1.1/2 Ниппель (удлиненный) ORFS 1.11/16" 1.1/2" M58x3 55,0 153,7 64,5 65,0 42 264,5 1,67
    Артикул 807213025
    Наименование БРС РЕЗЬБОВЫЕ VEP-P ORFS 1.11/16 - D1.1/2 Ниппель (удлиненный)
    резьба ORFS
    А 1.11/16"
    ID ISO 1.1/2"
    N M58x3
    B 55,0
    D 153,7
    T 64,5
    Q 65,0
    L 42
    G 264,5
    вес, кг 1,67
