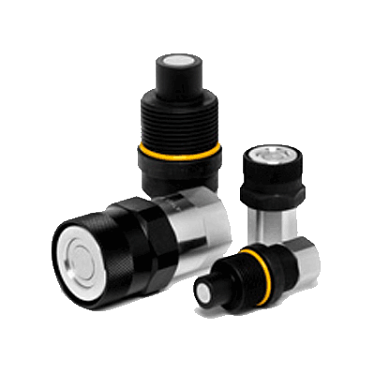

БРС VEP-P NPT

VEP-P - серия БРС Flat Face с резьбовым соединением - разработка Stucchi для применения в гидравлике при высоком рабочем давлении и необходимости соединения БРС при остаточном рабочем давлении в системе. Резьбовое соединение исключает преждевременный износ или «отвердение», свойственное БРС с шариковым запорным элементом при использовании в высоко-пульсирующих системах. Структура тройного клапана позволяет безопасно подключаться к системе, даже при высоком остаточном давлении, и в то же время, исключать внешние утечки жидкости в процессе подключения/отключения.
  • Преимущества:
  • Легкое подсоединение / отсоединение с обеих сторон при остаточном давлении, благодаря запатентованной конструкции Stucchi.
  • Плоская поверхность легко очищается, уменьшая количество грязи внутри контура.
  • Специальные размеры серии VEP-P испытаны на огнестойкость и имеют сертификат Регистра Ллойда в соответствии с API 16D и директивой № 36 EUB.
  • Минимальная утечка жидкости во время отсоединения, благодаря чему уменьшается количество жидкости, попадающей в окружающую среду.
  • Минимальное попадание воздуха при соединении.
  • Запатентованная конструкция внутреннего клапана создает минимальный перепад давления, поддерживая эффективность работы в системе
  • Клапанная система сброса внутреннего давления позволяет легко производить соединение при высоком внутреннем остаточным давлении.
  • Модульная конструкция предусматривает гибкость конструкций благодаря разнообразным конфигурациям.
  • Высокая сопротивляемость скачкам давления.
  • Безопасность и простота в эксплуатации.

  • Материал: Высокопрочная углеродистая сталь
  • Фиксирующий механизм: резьба
  • Рабочее давление: до 600 Бар
  • Температура рабочей среды: -20°C +100°C (в зависимости от типа уплотнений)
  • Скорость потока: до 1000 л./мин.
  • Уплотнения: NBR
  • Сферы применения: нефтегазовая промышленность, машиностроение, землеройно-транспортное оборудование, гидравлическое оборудование, погрузчики
  • Видео-демонстрация

    Need some advice?
    Our specialists will answer for any question you may have
    Артикул Наименование резьба А ID ISO N B C D E F T Q G вес, кг
    806501008 БРС РЕЗЬБОВЫЕ VEP NPT 1/4 - D1/4 Розетка NPT 1/4" 30x2 27,0 38,8 54,1 36,0 113,3 0,25
    Артикул 806501008
    Наименование БРС РЕЗЬБОВЫЕ VEP NPT 1/4 - D1/4 Розетка
    резьба NPT
    ID ISO 1/4"
    N 30x2
    C 27,0
    E 38,8
    F 54,1
    Q 36,0
    G 113,3
    вес, кг 0,25
    806501009 БРС РЕЗЬБОВЫЕ VEP NPT 1/4 - D1/4 Ниппель NPT 1/4" 30x2 22,0 71,0 34,8 113,3 0,24
    Артикул 806501009
    Наименование БРС РЕЗЬБОВЫЕ VEP NPT 1/4 - D1/4 Ниппель
    резьба NPT
    ID ISO 1/4"
    N 30x2
    B 22,0
    D 71,0
    T 34,8
    G 113,3
    вес, кг 0,24
    807201002 БРС РЕЗЬБОВЫЕ VEP-P NPT 3/8 - D3/8 Розетка NPT 3/8" 33x2 30,0 41,8 65,8 38,0 131,3 0,34
    Артикул 807201002
    Наименование БРС РЕЗЬБОВЫЕ VEP-P NPT 3/8 - D3/8 Розетка
    резьба NPT
    ID ISO 3/8"
    N 33x2
    C 30,0
    E 41,8
    F 65,8
    Q 38,0
    G 131,3
    вес, кг 0,34
    807201003 БРС РЕЗЬБОВЫЕ VEP-P NPT 3/8 - D3/8 Ниппель NPT 3/8" 33x2 27,0 82,5 37,8 131,3 0,33
    Артикул 807201003
    Наименование БРС РЕЗЬБОВЫЕ VEP-P NPT 3/8 - D3/8 Ниппель
    резьба NPT
    ID ISO 3/8"
    N 33x2
    B 27,0
    D 82,5
    T 37,8
    G 131,3
    вес, кг 0,33
    807201004 БРС РЕЗЬБОВЫЕ VEP-P NPT 1/2 - D3/8 Розетка NPT 3/8" 33x2 30,0 41,8 70,8 38,0 138,8 0,35
    Артикул 807201004
    Наименование БРС РЕЗЬБОВЫЕ VEP-P NPT 1/2 - D3/8 Розетка
    резьба NPT
    ID ISO 3/8"
    N 33x2
    C 30,0
    E 41,8
    F 70,8
    Q 38,0
    G 138,8
    вес, кг 0,35
    807201005 БРС РЕЗЬБОВЫЕ VEP-P NPT 1/2 - D3/8 Ниппель NPT 3/8" 33x2 27,0 85,0 37,8 138,8 0,32
    Артикул 807201005
    Наименование БРС РЕЗЬБОВЫЕ VEP-P NPT 1/2 - D3/8 Ниппель
    резьба NPT
    ID ISO 3/8"
    N 33x2
    B 27,0
    D 85,0
    T 37,8
    G 138,8
    вес, кг 0,32
    807201006 БРС РЕЗЬБОВЫЕ VEP-P NPT 1/2 - D1/2 Розетка NPT 1/2" 40x3 36,0 49,8 77,8 46,0 154,6 0,64
    Артикул 807201006
    Наименование БРС РЕЗЬБОВЫЕ VEP-P NPT 1/2 - D1/2 Розетка
    резьба NPT
    ID ISO 1/2"
    N 40x3
    C 36,0
    E 49,8
    F 77,8
    Q 46,0
    G 154,6
    вес, кг 0,64
    807201007 БРС РЕЗЬБОВЫЕ VEP-P NPT 1/2 - D1/2 Ниппель NPT 1/2" 40x3 36,0 95,0 45,8 154,6 0,61
    Артикул 807201007
    Наименование БРС РЕЗЬБОВЫЕ VEP-P NPT 1/2 - D1/2 Ниппель
    резьба NPT
    ID ISO 1/2"
    N 40x3
    B 36,0
    D 95,0
    T 45,8
    G 154,6
    вес, кг 0,61
    807201010 БРС РЕЗЬБОВЫЕ VEP-P NPT 3/4 - D5/8 Розетка NPT 5/8" 45x3 41,0 53,8 84,9 50,0 165,4 0,77
    Артикул 807201010
    Наименование БРС РЕЗЬБОВЫЕ VEP-P NPT 3/4 - D5/8 Розетка
    резьба NPT
    ID ISO 5/8"
    N 45x3
    C 41,0
    E 53,8
    F 84,9
    Q 50,0
    G 165,4
    вес, кг 0,77
    807201011 БРС РЕЗЬБОВЫЕ VEP-P NPT 3/4 - D5/8 Ниппель NPT 5/8" 45x3 36,0 99,0 49,8 165,4 0,69
    Артикул 807201011
    Наименование БРС РЕЗЬБОВЫЕ VEP-P NPT 3/4 - D5/8 Ниппель
    резьба NPT
    ID ISO 5/8"
    N 45x3
    B 36,0
    D 99,0
    T 49,8
    G 165,4
    вес, кг 0,69
    807201012 БРС РЕЗЬБОВЫЕ VEP-P NPT 1 - D3/4 Розетка NPT 3/4" 50x3 46,0 58,8 99,7 55,0 190,5 1,12
    Артикул 807201012
    Наименование БРС РЕЗЬБОВЫЕ VEP-P NPT 1 - D3/4 Розетка
    резьба NPT
    ID ISO 3/4"
    N 50x3
    C 46,0
    E 58,8
    F 99,7
    Q 55,0
    G 190,5
    вес, кг 1,12
    807201013 БРС РЕЗЬБОВЫЕ VEP-P NPT 1 - D3/4 Ниппель NPT 3/4" 50x3 46,0 113,6 54,8 190,5 1,03
    Артикул 807201013
    Наименование БРС РЕЗЬБОВЫЕ VEP-P NPT 1 - D3/4 Ниппель
    резьба NPT
    ID ISO 3/4"
    N 50x3
    B 46,0
    D 113,6
    T 54,8
    G 190,5
    вес, кг 1,03
    807201014 БРС РЕЗЬБОВЫЕ VEP-P NPT 1.1/4 - D1 Розетка NPT 1" 58x3 55,0 69,8 106,8 65,0 206,2 1,7
    Артикул 807201014
    Наименование БРС РЕЗЬБОВЫЕ VEP-P NPT 1.1/4 - D1 Розетка
    резьба NPT
    ID ISO 1"
    N 58x3
    C 55,0
    E 69,8
    F 106,8
    Q 65,0
    G 206,2
    вес, кг 1,7
    807201015 БРС РЕЗЬБОВЫЕ VEP-P NPT 1.1/4 - D1 Ниппель NPT 1" 58x3 55,0 123,4 64,5 206,2 1,47
    Артикул 807201015
    Наименование БРС РЕЗЬБОВЫЕ VEP-P NPT 1.1/4 - D1 Ниппель
    резьба NPT
    ID ISO 1"
    N 58x3
    B 55,0
    D 123,4
    T 64,5
    G 206,2
    вес, кг 1,47
    807201016 БРС РЕЗЬБОВЫЕ VEP-P NPT 1.1/2 - D1.1/2 Розетка NPT 1.1/2" 80x4 65,0 92,0 133,5 85,0 253,9 3,84
    Артикул 807201016
    Наименование БРС РЕЗЬБОВЫЕ VEP-P NPT 1.1/2 - D1.1/2 Розетка
    резьба NPT
    ID ISO 1.1/2"
    N 80x4
    C 65,0
    E 92,0
    F 133,5
    Q 85,0
    G 253,9
    вес, кг 3,84
    807201017 БРС РЕЗЬБОВЫЕ VEP-P NPT 1.1/2 - D1.1/2 Ниппель NPT 1.1/2" 80x4 65,0 150,0 89,8 253,9 3,18
    Артикул 807201017
    Наименование БРС РЕЗЬБОВЫЕ VEP-P NPT 1.1/2 - D1.1/2 Ниппель
    резьба NPT
    ID ISO 1.1/2"
    N 80x4
    B 65,0
    D 150,0
    T 89,8
    G 253,9
    вес, кг 3,18
    807201018 БРС РЕЗЬБОВЫЕ VEP-P NPT 2 - D2 Розетка NPT 2" 130x6 90,0 200,0 224,8 383,5 14,76
    Артикул 807201018
    Наименование БРС РЕЗЬБОВЫЕ VEP-P NPT 2 - D2 Розетка
    резьба NPT
    ID ISO 2"
    N 130x6
    C 90,0
    E 200,0
    F 224,8
    G 383,5
    вес, кг 14,76
    807201019 БРС РЕЗЬБОВЫЕ VEP-P NPT 2 - D2 Ниппель NPT 2" 130x6 90,0 218,4 145,0 383,5 11,67
    Артикул 807201019
    Наименование БРС РЕЗЬБОВЫЕ VEP-P NPT 2 - D2 Ниппель
    резьба NPT
    ID ISO 2"
    N 130x6
    B 90,0
    D 218,4
    T 145,0
    G 383,5
    вес, кг 11,67
