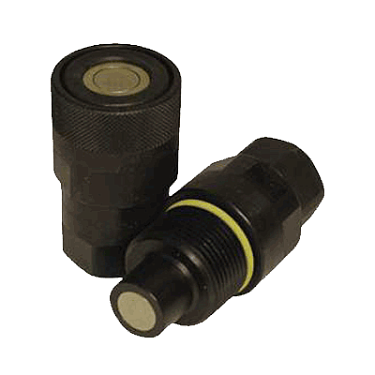

БРС VEP-HD SAE

VEP-HD - серия БРС Flat Face с резьбовым соединением - еще один пример непрерывного усовершенствования продукции компании Stucchi. Данная серия БРС разработана для применения на тяжелой технике, при высоком рабочем давлении, высоких динамических и механических нагрузках. Серия БРС «VEP-HD» с запорной площадкой резьбового типа предназначена для систем с тяжелым режимом работы, высоким рабочим давлением, высокой частотой пульсаций и механическим напряжением. Соединения «VEP-HD» изготавливается из углеродистой стали с высоким сопротивлением, обработанной при использовании азотирования, для увеличения сопротивления износу. Серия была протестирована на 1000000 циклов. Структура тройного клапана позволяет безопасно подключаться к системе, даже при высоком остаточном давлении и в то же время исключать внешние утечки жидкости в процессе подключения/отключения. Серия «VEP-HD» доступна с фланцевыми портами по коду 62. Доступны два типа портов: «Фланцевой порт» (исполнение с 4-мя болтами) и «Фланцевая головка» (исполнение головки и паза под уплотнение). Присоединительные размеры согласно ISO 6162-2 и SAE J518.
  • Преимущества:
  • Легкое подсоединение / отсоединение с обеих сторон при остаточном давлении, благодаря запатентованной конструкции Stucchi.
  • Плоская поверхность легко очищается, уменьшая количество грязи внутри контура.
  • Минимальная утечка жидкости во время отсоединения, благодаря чему уменьшается количество жидкости, попадающей в окружающую среду.
  • Минимальное попадание воздуха при соединении.
  • Запатентованная конструкция внутреннего клапана создает минимальный перепад давления, поддерживая эффективность работы в системе
  • Клапанная система сброса внутреннего давления позволяет легко производить соединение при высоком внутреннем остаточным давлении.
  • Модульная конструкция предусматривает гибкость конструкций благодаря разнообразным конфигурациям.
  • Высокая сопротивляемость скачкам давления.
  • Безопасность и простота в эксплуатации.
  • Материал: Высокопрочная углеродистая сталь
  • Фиксирующий механизм: резьба
  • Рабочее давление: до 500 Бар
  • Температура рабочей среды: -20°C +100°C (в зависимости от типа уплотнений)
  • Скорость потока: до 750л./мин.
  • Уплотнения: NBR
  • Сферы применения: нефтегазовая промышленность, машиностроение, землеройно-транспортное оборудование, гидравлическое оборудование, погрузчики
  • Need some advice?
    Our specialists will answer for any question you may have

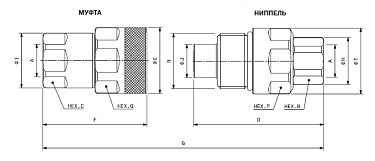

    Артикул Наименование резьба А ID ISO N B C D E F T Q P G вес, кг
    808104012 БРС РЕЗЬБОВЫЕ VEP-HD UNF 1.5/16 - D3/4 Розетка UNF 1.5/16" 3/4" M50x3 46,0 58,8 100,7 55,0 201,9 1,27
    Артикул 808104012
    Наименование БРС РЕЗЬБОВЫЕ VEP-HD UNF 1.5/16 - D3/4 Розетка
    резьба UNF
    А 1.5/16"
    ID ISO 3/4"
    N M50x3
    C 46,0
    E 58,8
    F 100,7
    Q 55,0
    G 201,9
    вес, кг 1,27
    808104013 БРС РЕЗЬБОВЫЕ VEP-HD UNF 1.5/16 - D3/4 Ниппель UNF 1.5/16" 3/4" M50x3 46,0 124,0 58,8 55,0 201,9 1,29
    Артикул 808104013
    Наименование БРС РЕЗЬБОВЫЕ VEP-HD UNF 1.5/16 - D3/4 Ниппель
    резьба UNF
    А 1.5/16"
    ID ISO 3/4"
    N M50x3
    B 46,0
    D 124,0
    T 58,8
    P 55,0
    G 201,9
    вес, кг 1,29
    808104014 БРС РЕЗЬБОВЫЕ VEP-HD UNF 1.5/8 - D1 Розетка UNF 1.5/8" 1" M58x3 55,0 69,8 106,8 65,0 216,2 2,01
    Артикул 808104014
    Наименование БРС РЕЗЬБОВЫЕ VEP-HD UNF 1.5/8 - D1 Розетка
    резьба UNF
    А 1.5/8"
    ID ISO 1"
    N M58x3
    C 55,0
    E 69,8
    F 106,8
    Q 65,0
    G 216,2
    вес, кг 2,01
    808104015 БРС РЕЗЬБОВЫЕ VEP-HD UNF 1.5/8 - D1 Ниппель UNF 1.5/8" 1" M58x3 55,0 133,4 69,8 65,0 216,2 1,78
    Артикул 808104015
    Наименование БРС РЕЗЬБОВЫЕ VEP-HD UNF 1.5/8 - D1 Ниппель
    резьба UNF
    А 1.5/8"
    ID ISO 1"
    N M58x3
    B 55,0
    D 133,4
    T 69,8
    P 65,0
    G 216,2
    вес, кг 1,78
    808104016 БРС РЕЗЬБОВЫЕ VEP-HD UNF 1.7/8 - D1.1/2 Розетка UNF 1.7/8" 1.1/2" M80x4 65,0 95,0 133,5 85,0 253,9 4,34
    Артикул 808104016
    Наименование БРС РЕЗЬБОВЫЕ VEP-HD UNF 1.7/8 - D1.1/2 Розетка
    резьба UNF
    А 1.7/8"
    ID ISO 1.1/2"
    N M80x4
    C 65,0
    E 95,0
    F 133,5
    Q 85,0
    G 253,9
    вес, кг 4,34
    808104017 БРС РЕЗЬБОВЫЕ VEP-HD UNF 1.7/8 - D1.1/2 Ниппель UNF 1.7/8" 1.1/2" M80x4 65,0 150,0 94,4 75,0 253,9 3,28
    Артикул 808104017
    Наименование БРС РЕЗЬБОВЫЕ VEP-HD UNF 1.7/8 - D1.1/2 Ниппель
    резьба UNF
    А 1.7/8"
    ID ISO 1.1/2"
    N M80x4
    B 65,0
    D 150,0
    T 94,4
    P 75,0
    G 253,9
    вес, кг 3,28
