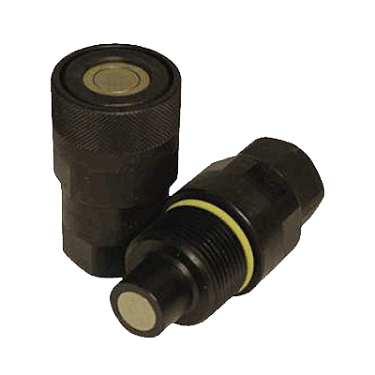

БРС VEP-HD фланец o-ring

VEP-HD - серия БРС Flat Face с резьбовым соединением - еще один пример непрерывного усовершенствования продукции компании Stucchi. Данная серия БРС разработана для применения на тяжелой технике, при высоком рабочем давлении, высоких динамических и механических нагрузках. Серия БРС «VEP-HD» с запорной площадкой резьбового типа предназначена для систем с тяжелым режимом работы, высоким рабочим давлением, высокой частотой пульсаций и механическим напряжением. Соединения «VEP-HD» изготавливается из углеродистой стали с высоким сопротивлением, обработанной при использовании азотирования, для увеличения сопротивления износу. Серия была протестирована на 1000000 циклов. Структура тройного клапана позволяет безопасно подключаться к системе, даже при высоком остаточном давлении и в то же время исключать внешние утечки жидкости в процессе подключения/отключения. Серия «VEP-HD» доступна с фланцевыми портами по коду 62. Доступны два типа портов: «Фланцевой порт» (исполнение с 4-мя болтами) и «Фланцевая головка» (исполнение головки и паза под уплотнение). Присоединительные размеры согласно ISO 6162-2 и SAE J518.
  • Преимущества:
  • Легкое подсоединение / отсоединение с обеих сторон при остаточном давлении, благодаря запатентованной конструкции Stucchi.
  • Плоская поверхность легко очищается, уменьшая количество грязи внутри контура.
  • Минимальная утечка жидкости во время отсоединения, благодаря чему уменьшается количество жидкости, попадающей в окружающую среду.
  • Минимальное попадание воздуха при соединении.
  • Запатентованная конструкция внутреннего клапана создает минимальный перепад давления, поддерживая эффективность работы в системе
  • Клапанная система сброса внутреннего давления позволяет легко производить соединение при высоком внутреннем остаточным давлении.
  • Модульная конструкция предусматривает гибкость конструкций благодаря разнообразным конфигурациям.
  • Высокая сопротивляемость скачкам давления.
  • Безопасность и простота в эксплуатации.
  • Материал: Высокопрочная углеродистая сталь
  • Фиксирующий механизм: резьба
  • Рабочее давление: до 500 Бар
  • Температура рабочей среды: -20°C +100°C (в зависимости от типа уплотнений)
  • Скорость потока: до 750л./мин.
  • Уплотнения: NBR
  • Сферы применения: нефтегазовая промышленность, машиностроение, землеройно-транспортное оборудование, гидравлическое оборудование, погрузчики
    • Need some advice?
    Our specialists will answer for any question you may have

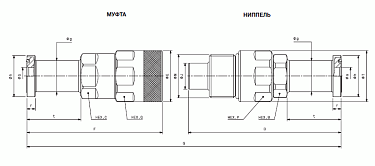

    Артикул Наименование ID ISO a b N D E F T Q P G вес, кг
    808124012 БРС РЕЗЬБОВЫЕ VEP-HD Фланец 1 - D3/4 Розетка (o-ring) 3/4" 20,0 M50x3 58,8 155,7 55,0 308,3 1,68
    Артикул 808124012
    Наименование БРС РЕЗЬБОВЫЕ VEP-HD Фланец 1 - D3/4 Розетка (o-ring)
    ID ISO 3/4"
    b 20,0
    N M50x3
    E 58,8
    F 155,7
    Q 55,0
    G 308,3
    вес, кг 1,68
    808124013 БРС РЕЗЬБОВЫЕ VEP-HD Фланец 1 - D3/4 Ниппель (o-ring) 3/4" 20,0 M50x3 175,4 58,8 55,0 308,3 1,65
    Артикул 808124013
    Наименование БРС РЕЗЬБОВЫЕ VEP-HD Фланец 1 - D3/4 Ниппель (o-ring)
    ID ISO 3/4"
    a 20,0
    N M50x3
    D 175,4
    T 58,8
    P 55,0
    G 308,3
    вес, кг 1,65
    808124014 БРС РЕЗЬБОВЫЕ VEP-HD Фланец 1.1/4 - D1 Розетка (o-ring) 1" 25,6 M58x3 69,8 170,8 65,0 331,0 2,6
    Артикул 808124014
    Наименование БРС РЕЗЬБОВЫЕ VEP-HD Фланец 1.1/4 - D1 Розетка (o-ring)
    ID ISO 1"
    b 25,6
    N M58x3
    E 69,8
    F 170,8
    Q 65,0
    G 331,0
    вес, кг 2,6
    808124015 БРС РЕЗЬБОВЫЕ VEP-HD Фланец 1.1/4 - D1 Ниппель (o-ring) 1" 25,6 M58x3 184,2 69,8 65,0 331,0 2,16
    Артикул 808124015
    Наименование БРС РЕЗЬБОВЫЕ VEP-HD Фланец 1.1/4 - D1 Ниппель (o-ring)
    ID ISO 1"
    a 25,6
    N M58x3
    D 184,2
    T 69,8
    P 65,0
    G 331,0
    вес, кг 2,16
    808124016 БРС РЕЗЬБОВЫЕ VEP-HD Фланец 1.1/2 - D1.1/2 Розетка (o-ring) 1.1/2" 32,0 M80x4 95,0 209,5 85,0 391,5 5,23
    Артикул 808124016
    Наименование БРС РЕЗЬБОВЫЕ VEP-HD Фланец 1.1/2 - D1.1/2 Розетка (o-ring)
    ID ISO 1.1/2"
    b 32,0
    N M80x4
    E 95,0
    F 209,5
    Q 85,0
    G 391,5
    вес, кг 5,23
    808124017 БРС РЕЗЬБОВЫЕ VEP-HD Фланец 1.1/2 - D1.1/2 Ниппель (o-ring) 1.1/2" 32,0 M80x4 211,6 94,4 75,0 391,5 3,85
    Артикул 808124017
    Наименование БРС РЕЗЬБОВЫЕ VEP-HD Фланец 1.1/2 - D1.1/2 Ниппель (o-ring)
    ID ISO 1.1/2"
    a 32,0
    N M80x4
    D 211,6
    T 94,4
    P 75,0
    G 391,5
    вес, кг 3,85
    808124038 БРС РЕЗЬБОВЫЕ VEP-HD Фланец 1.1/4 - D1.1/2 Розетка (o-ring) 1.1/2" 28 TpF80x4 95 199,5 85 371,5 5,04
    Артикул 808124038
    Наименование БРС РЕЗЬБОВЫЕ VEP-HD Фланец 1.1/4 - D1.1/2 Розетка (o-ring)
    ID ISO 1.1/2"
    b 28
    N TpF80x4
    E 95
    F 199,5
    Q 85
    G 371,5
    вес, кг 5,04
    808124039 БРС РЕЗЬБОВЫЕ VEP-HD Фланец 1.1/4 - D1.1/2 Ниппель (o-ring) 1.1/2" 28 TpF80x4 201,6 94,4 75 371,5 3,66
    Артикул 808124039
    Наименование БРС РЕЗЬБОВЫЕ VEP-HD Фланец 1.1/4 - D1.1/2 Ниппель (o-ring)
    ID ISO 1.1/2"
    a 28
    N TpF80x4
    D 201,6
    T 94,4
    P 75
    G 371,5
    вес, кг 3,66
