VEP-HD фланец 4 отверстия

VEP-HD фланец 4 отверстия

VEP-HD фланец 4 отверстия
VEP-HD фланец 4 отверстия
VEP-HD фланец 4 отверстия
VEP-HD фланец 4 отверстия

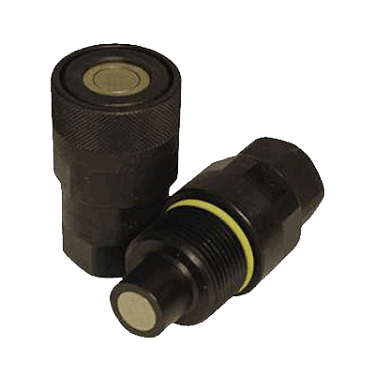

БРС VEP-HD фланец 4 отверстия

VEP-HD - серия БРС Flat Face с резьбовым соединением - еще один пример непрерывного усовершенствования продукции компании Stucchi. Данная серия БРС разработана для применения на тяжелой технике, при высоком рабочем давлении, высоких динамических и механических нагрузках. Серия БРС «VEP-HD» с запорной площадкой резьбового типа предназначена для систем с тяжелым режимом работы, высоким рабочим давлением, высокой частотой пульсаций и механическим напряжением. Соединения «VEP-HD» изготавливается из углеродистой стали с высоким сопротивлением, обработанной при использовании азотирования, для увеличения сопротивления износу. Серия была протестирована на 1000000 циклов. Структура тройного клапана позволяет безопасно подключаться к системе, даже при высоком остаточном давлении и в то же время исключать внешние утечки жидкости в процессе подключения/отключения. Серия «VEP-HD» доступна с фланцевыми портами по коду 62. Доступны два типа портов: «Фланцевой порт» (исполнение с 4-мя болтами) и «Фланцевая головка» (исполнение головки и паза под уплотнение). Присоединительные размеры согласно ISO 6162-2 и SAE J518.
  • Преимущества:
  • Легкое подсоединение / отсоединение с обеих сторон при остаточном давлении, благодаря запатентованной конструкции Stucchi.
  • Плоская поверхность легко очищается, уменьшая количество грязи внутри контура.
  • Минимальная утечка жидкости во время отсоединения, благодаря чему уменьшается количество жидкости, попадающей в окружающую среду.
  • Минимальное попадание воздуха при соединении.
  • Запатентованная конструкция внутреннего клапана создает минимальный перепад давления, поддерживая эффективность работы в системе
  • Клапанная система сброса внутреннего давления позволяет легко производить соединение при высоком внутреннем остаточным давлении.
  • Модульная конструкция предусматривает гибкость конструкций благодаря разнообразным конфигурациям.
  • Высокая сопротивляемость скачкам давления.
  • Безопасность и простота в эксплуатации.
  • Материал: Высокопрочная углеродистая сталь
  • Фиксирующий механизм: резьба
  • Рабочее давление: до 500 Бар
  • Температура рабочей среды: -20°C +100°C (в зависимости от типа уплотнений)
  • Скорость потока: до 750л./мин.
  • Уплотнения: NBR
  • Сферы применения: нефтегазовая промышленность, машиностроение, землеройно-транспортное оборудование, гидравлическое оборудование, погрузчики
    • Need some advice?
    Our specialists will answer for any question you may have

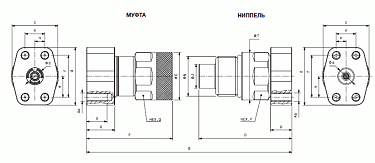

    Артикул Наименование ID ISO a b N D E F T Q P G вес, кг
    808124020 БРС РЕЗЬБОВЫЕ VEP-HD Фланец 1 - D3/4 Розетка 4 x UNC7/16-14 3/4" 22,5 M50x3 58,8 115,7 55,0 22,8 1,68
    Артикул 808124020
    Наименование БРС РЕЗЬБОВЫЕ VEP-HD Фланец 1 - D3/4 Розетка 4 x UNC7/16-14
    ID ISO 3/4"
    b 22,5
    N M50x3
    E 58,8
    F 115,7
    Q 55,0
    G 22,8
    вес, кг 1,68
    808124021 БРС РЕЗЬБОВЫЕ VEP-HD Фланец 1 - D3/4 Ниппель 4 x UNC7/16-14 3/4" 22,0 M50x3 125,0 58,8 55,0 22,8 1,65
    Артикул 808124021
    Наименование БРС РЕЗЬБОВЫЕ VEP-HD Фланец 1 - D3/4 Ниппель 4 x UNC7/16-14
    ID ISO 3/4"
    a 22,0
    N M50x3
    D 125,0
    T 58,8
    P 55,0
    G 22,8
    вес, кг 1,65
    808124022 БРС РЕЗЬБОВЫЕ VEP-HD Фланец 1.1/4 - D1 Розетка 4 x UNC1/2-13 1" 25,6 M58x3 69,8 115,8 65,0 24,0 2,60
    Артикул 808124022
    Наименование БРС РЕЗЬБОВЫЕ VEP-HD Фланец 1.1/4 - D1 Розетка 4 x UNC1/2-13
    ID ISO 1"
    b 25,6
    N M58x3
    E 69,8
    F 115,8
    Q 65,0
    G 24,0
    вес, кг 2,60
    808124023 БРС РЕЗЬБОВЫЕ VEP-HD Фланец 1.1/4 - D1 Ниппель 4 x UNC1/2-13 1" 25,6 M58x3 123,2 69,8 65,0 24,0 2,16
    Артикул 808124023
    Наименование БРС РЕЗЬБОВЫЕ VEP-HD Фланец 1.1/4 - D1 Ниппель 4 x UNC1/2-13
    ID ISO 1"
    a 25,6
    N M58x3
    D 123,2
    T 69,8
    P 65,0
    G 24,0
    вес, кг 2,16
    808124024 БРС РЕЗЬБОВЫЕ VEP-HD Фланец 1.1/2 - D1.1/2 Розетка 4 x UNC5/8-11 1.1/2" 35,0 80x4 Tr 95,0 156,6 85,0 29,6 6,91
    Артикул 808124024
    Наименование БРС РЕЗЬБОВЫЕ VEP-HD Фланец 1.1/2 - D1.1/2 Розетка 4 x UNC5/8-11
    ID ISO 1.1/2"
    b 35,0
    N 80x4 Tr
    E 95,0
    F 156,6
    Q 85,0
    G 29,6
    вес, кг 6,91
    808124025 БРС РЕЗЬБОВЫЕ VEP-HD Фланец 1.1/2 - D1.1/2 Ниппель 4 x UNC5/8-11 1.1/2" 32,0 80x4 Tr 149,6 94,4 75,0 29,6 4,81
    Артикул 808124025
    Наименование БРС РЕЗЬБОВЫЕ VEP-HD Фланец 1.1/2 - D1.1/2 Ниппель 4 x UNC5/8-11
    ID ISO 1.1/2"
    a 32,0
    N 80x4 Tr
    D 149,6
    T 94,4
    P 75,0
    G 29,6
    вес, кг 4,81
    808124034 БРС РЕЗЬБОВЫЕ VEP-HD Фланец 1.1/4 - D1.1/2 Розетка 4 x M14 1.1/2" 32,0 M8x4 Tr 95,0 148,5 85,0 24 5,23
    Артикул 808124034
    Наименование БРС РЕЗЬБОВЫЕ VEP-HD Фланец 1.1/4 - D1.1/2 Розетка 4 x M14
    ID ISO 1.1/2"
    b 32,0
    N M8x4 Tr
    E 95,0
    F 148,5
    Q 85,0
    G 24
    вес, кг 5,23
    808124035 БРС РЕЗЬБОВЫЕ VEP-HD Фланец 1.1/4 - D1.1/2 Ниппель 4 x M14 1.1/2" 32,0 80x4 Tr 147,6 94,4 75,0 24 3,85
    Артикул 808124035
    Наименование БРС РЕЗЬБОВЫЕ VEP-HD Фланец 1.1/4 - D1.1/2 Ниппель 4 x M14
    ID ISO 1.1/2"
    a 32,0
    N 80x4 Tr
    D 147,6
    T 94,4
    P 75,0
    G 24
    вес, кг 3,85
    808124036 БРС РЕЗЬБОВЫЕ VEP-HD Фланец 1.1/4 - D1.1/2 Розетка 4 x UNC1/2-13 2B 1.1/2" 32 TpF80x4 95 148,5 85 266,5 5,91
    Артикул 808124036
    Наименование БРС РЕЗЬБОВЫЕ VEP-HD Фланец 1.1/4 - D1.1/2 Розетка 4 x UNC1/2-13 2B
    ID ISO 1.1/2"
    b 32
    N TpF80x4
    E 95
    F 148,5
    Q 85
    G 266,5
    вес, кг 5,91
    808124037 БРС РЕЗЬБОВЫЕ VEP-HD Фланец 1.1/4 - D1.1/2 Ниппель 4 x UNC1/2-13 2B 1.1/2" 32 80x4 TpF 147,6 94,4 75 266,5 4,17
    Артикул 808124037
    Наименование БРС РЕЗЬБОВЫЕ VEP-HD Фланец 1.1/4 - D1.1/2 Ниппель 4 x UNC1/2-13 2B
    ID ISO 1.1/2"
    a 32
    N 80x4 TpF
    D 147,6
    T 94,4
    P 75
    G 266,5
    вес, кг 4,17
