AX BSP

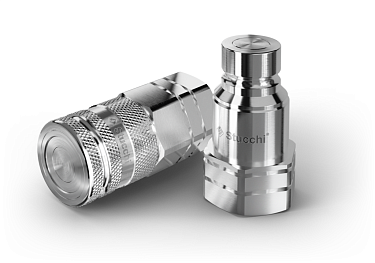

БРС FLAT FACE AX BSP

БРС Flat Face серии «AX» разработаны для применения в агрессивных средах и/или для соединения систем, подающих жидкости, имеющие высокий коррозийный показатель. Серия БРС «AX» из нержавеющей стали, с модульной структурой предлагает различное исполнение БРС с несколькими типами резьб и специальных портов.

Преимущества:

Плоская поверхность легко очищается, уменьшая количество грязи внутри системы.

Минимальная утечка жидкости во время отсоединения.

Минимальное попадание воздуха при соединении.

Высокая коррозионная устойчивость, возможность использования в агрессивных средах.

Модульная конструкция предусматривает гибкость конструкций благодаря разнообразным конфигурациям.

Безопасность и простота в эксплуатации.

Материал: Нержавеющая сталь (AISI 316L)

Фиксирующий механизм: Шарик + предохранитель

Рабочее давление: до 350 Бар

Температура рабочей среды: -15°C +180°C (в зависимости от типа уплотнений)

Скорость потока: до 378 л./мин.

Уплотнения: VITON

Сферы применения: нефтегазовая промышленность, системы охлаждения, химическая и пищевая промышленность

Видео-демонстрация

Need some advice?

Our specialists will answer for any question you may have

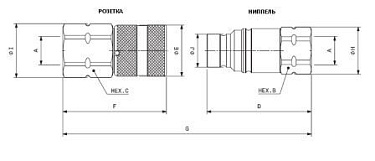

Characteristics

Артикул

Наименование

ID ISO

вес, кг

808500004

БРС FF AX BSP 3/8 - D3/8 Розетка (нерж., уплотнение NBR)

3/8"

69,4

118,8

0,25

Артикул	808500004
Наименование	БРС FF AX BSP 3/8 - D3/8 Розетка (нерж., уплотнение NBR)
А	3/8"
ID ISO	3/8"
E	32
F	69,4
G	118,8
вес, кг	0,25

808500005

БРС FF AX BSP 3/8 - D3/8 Ниппель (нерж., уплотнение NBR)

3/8"

65,4

19,7

118,8

0,3

Артикул	808500005
Наименование	БРС FF AX BSP 3/8 - D3/8 Ниппель (нерж., уплотнение NBR)
А	3/8"
ID ISO	3/8"
D	65,4
J	19,7
G	118,8
вес, кг	0,3

808500008

БРС FF AX BSP 1/2 - D1/2 Розетка (нерж., уплотнение NBR)

1/2"

76,9

137,1

0,48

Артикул	808500008
Наименование	БРС FF AX BSP 1/2 - D1/2 Розетка (нерж., уплотнение NBR)
А	1/2"
ID ISO	1/2"
E	38
F	76,9
G	137,1
вес, кг	0,48

808500009

БРС FF AX BSP 1/2 - D1/2 Ниппель (нерж., уплотнение NBR)

1/2"

77,5

24,5

137,1

0,3

Артикул	808500009
Наименование	БРС FF AX BSP 1/2 - D1/2 Ниппель (нерж., уплотнение NBR)
А	1/2"
ID ISO	1/2"
D	77,5
J	24,5
G	137,1
вес, кг	0,3

808500014

БРС FF AX BSP 3/4 - D3/4 Розетка (нерж., уплотнение NBR)

3/4"

103,8

167,3

1,07

Артикул	808500014
Наименование	БРС FF AX BSP 3/4 - D3/4 Розетка (нерж., уплотнение NBR)
А	3/4"
ID ISO	3/4"
E	48
F	103,8
G	167,3
вес, кг	1,07

808500015

БРС FF AX BSP 3/4 - D3/4 Ниппель (нерж., уплотнение NBR)

3/4"

85,7

167,3

0,53

Артикул	808500015
Наименование	БРС FF AX BSP 3/4 - D3/4 Ниппель (нерж., уплотнение NBR)
А	3/4"
ID ISO	3/4"
D	85,7
J	30
G	167,3
вес, кг	0,53

808500018

БРС FF AX BSP 1 - D1 Розетка (нерж., уплотнение NBR)

59,8

107,3

186,6

1,49

Артикул	808500018
Наименование	БРС FF AX BSP 1 - D1 Розетка (нерж., уплотнение NBR)
А	1"
ID ISO	1"
E	59,8
F	107,3
G	186,6
вес, кг	1,49

808500019

БРС FF AX BSP 1 - D1 Ниппель (нерж., уплотнение NBR)

102

59,8

186,6

0,92

Артикул	808500019
Наименование	БРС FF AX BSP 1 - D1 Ниппель (нерж., уплотнение NBR)
А	1"
ID ISO	1"
D	102
J	59,8
G	186,6
вес, кг	0,92

808500104

БРС FF AX BSP 3/8 - D3/8 Розетка (нерж., уплотнение Viton)

3/8"

30,0

32,0

69,4

32,0

118,8

0,30

Артикул	808500104
Наименование	БРС FF AX BSP 3/8 - D3/8 Розетка (нерж., уплотнение Viton)
А	3/8"
ID ISO	3/8"
C	30,0
E	32,0
F	69,4
I	32,0
G	118,8
вес, кг	0,30

808500105

БРС FF AX BSP 3/8 - D3/8 Ниппель (нерж., уплотнение Viton)

3/8"

27,0

65,4

29,0

19,7

118,8

0,16

Артикул	808500105
Наименование	БРС FF AX BSP 3/8 - D3/8 Ниппель (нерж., уплотнение Viton)
А	3/8"
ID ISO	3/8"
B	27,0
D	65,4
H	29,0
J	19,7
G	118,8
вес, кг	0,16

808500108

БРС FF AX BSP 1/2 - D1/2 Розетка (нерж., уплотнение Viton)

1/2"

36,0

38,0

76,9

40,0

137,1

0,48

Артикул	808500108
Наименование	БРС FF AX BSP 1/2 - D1/2 Розетка (нерж., уплотнение Viton)
А	1/2"
ID ISO	1/2"
C	36,0
E	38,0
F	76,9
I	40,0
G	137,1
вес, кг	0,48

808500109

БРС FF AX BSP 1/2 - D1/2 Ниппель (нерж., уплотнение Viton)

1/2"

32,0

77,5

35,0

24,5

137,1

0,30

Артикул	808500109
Наименование	БРС FF AX BSP 1/2 - D1/2 Ниппель (нерж., уплотнение Viton)
А	1/2"
ID ISO	1/2"
B	32,0
D	77,5
H	35,0
J	24,5
G	137,1
вес, кг	0,30

808500114

БРС FF AX BSP 3/4 - D3/4 Розетка (нерж., уплотнение Viton)

3/4"

46,0

48,0

103,8

49,8

167,5

1,06

Артикул	808500114
Наименование	БРС FF AX BSP 3/4 - D3/4 Розетка (нерж., уплотнение Viton)
А	3/4"
ID ISO	3/4"
C	46,0
E	48,0
F	103,8
I	49,8
G	167,5
вес, кг	1,06

808500115

БРС FF AX BSP 3/4 - D3/4 Ниппель (нерж., уплотнение Viton)

3/4"

46,0

85,7

49,5

30,0

167,5

0,53

Артикул	808500115
Наименование	БРС FF AX BSP 3/4 - D3/4 Ниппель (нерж., уплотнение Viton)
А	3/4"
ID ISO	3/4"
B	46,0
D	85,7
H	49,5
J	30,0
G	167,5
вес, кг	0,53

Бренд Stucchi
