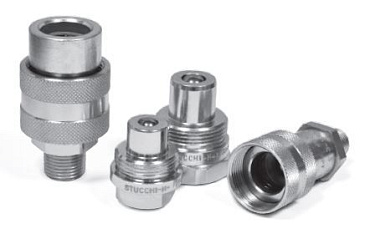

IV-HP NPT

Серия быстроразъемных соединений резьбового типа «IV-HP» с шариковым клапаном предназначена для систем с высоким рабочим давлением до 700 бар. БРС изготавливаются из высококачественной углеродистой стали с оцинковкой. Взаимозаменяемы с однотипными соединениями, существующими на рынке и в основном используются для гидравлических домкратов и цилиндров.

Преимущества:

Шаровые клапаны из закаленной стали обладают хорошим сопротивлением износу.

Компактная, легкая конструкция.

Безопасность и простота в эксплуатации.

Материал: Высокопрочная углеродистая сталь

Фиксирующий механизм: Резьба

Рабочее давление: до 700 Бар

Температура рабочей среды: -20°C +100°C (в зависимости от типа уплотнений)

Скорость потока: до 23л./мин.

Уплотнения: NBR

Сферы применения: системы с высоким давлением, гидравлическое оборудование

Need some advice?

Our specialists will answer for any question you may have

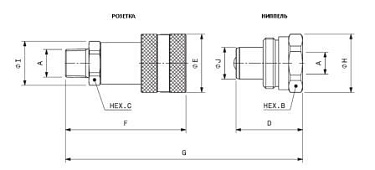

Characteristics

Артикул

Наименование

резьба

ID ISO

вес, кг

800201004

БРС FF IV-HP NPT 3/8 - D3/8 Розетка

NPT

3/8"

24,0

35,0

72,2

26,5

86,8

0,22

Артикул	800201004
Наименование	БРС FF IV-HP NPT 3/8 - D3/8 Розетка
резьба	NPT
ID ISO	3/8"
C	24,0
E	35,0
F	72,2
I	26,5
G	86,8
вес, кг	0,22

800201005

БРС FF IV-HP NPT 3/8 - D3/8 Ниппель

NPT

3/8"

32,0

40,0

35,0

19,0

86,8

0,14

Артикул	800201005
Наименование	БРС FF IV-HP NPT 3/8 - D3/8 Ниппель
резьба	NPT
ID ISO	3/8"
B	32,0
D	40,0
H	35,0
J	19,0
G	86,8
вес, кг	0,14

800201008

БРС FF IV-HP NPT 1/4 - D1/4 Розетка

NPT

1/4

22,0

28,0

60,8

24,5

74,5

0,14

Артикул	800201008
Наименование	БРС FF IV-HP NPT 1/4 - D1/4 Розетка
резьба	NPT
ID ISO	1/4
C	22,0
E	28,0
F	60,8
I	24,5
G	74,5
вес, кг	0,14

800201009

БРС FF IV-HP NPT 1/4 - D1/4 Ниппель

NPT

1/4"

19,0

32,5

28,0

15,8

74,5

0,07

Артикул	800201009
Наименование	БРС FF IV-HP NPT 1/4 - D1/4 Ниппель
резьба	NPT
ID ISO	1/4"
B	19,0
D	32,5
H	28,0
J	15,8
G	74,5
вес, кг	0,07
