Кольца врезные B4

Кольца врезные B4

Кольца врезные B4
Кольца врезные B4
Кольца врезные B4
Кольца врезные B4

Кольца врезные B4

Если Вы хотите заказать изделие из нержавеющей стали, замените первые две цифры артикула с 10... на 11...

Система B4 проста в сборке и не требует специального инструмента.

Если Вы хотите заказать изделие из нержавеющей стали, замените первые две цифры артикула с 10... на 11...


Руководство по сборке трубных соединений системы CAST DIN 2353 с врезным кольцом B4:

Need some advice?
Our specialists will answer for any question you may have

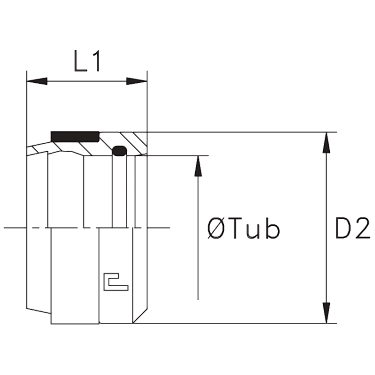

Артикул WP (bar) Ø трубы D1 L1 (мм) D2
100104.4 500 6 9,5 10
Артикул 100104.4
WP (bar) 500
Ø трубы D1 6
L1 (мм) 9,5
D2 10
100105.4 500 8 9,5 12
Артикул 100105.4
WP (bar) 500
Ø трубы D1 8
L1 (мм) 9,5
D2 12
100106.4 500 10 10 14
Артикул 100106.4
WP (bar) 500
Ø трубы D1 10
L1 (мм) 10
D2 14
100107.4 400 12 10 16
Артикул 100107.4
WP (bar) 400
Ø трубы D1 12
L1 (мм) 10
D2 16
100108.4 400 15 10 20
Артикул 100108.4
WP (bar) 400
Ø трубы D1 15
L1 (мм) 10
D2 20
100109.4 400 18 10 23
Артикул 100109.4
WP (bar) 400
Ø трубы D1 18
L1 (мм) 10
D2 23
100110.4 250 22 10,5 27
Артикул 100110.4
WP (bar) 250
Ø трубы D1 22
L1 (мм) 10,5
D2 27
100111.4 250 28 11 33
Артикул 100111.4
WP (bar) 250
Ø трубы D1 28
L1 (мм) 11
D2 33
100112.4 250 35 13 41
Артикул 100112.4
WP (bar) 250
Ø трубы D1 35
L1 (мм) 13
D2 41
100113.4 250 42 13 48
Артикул 100113.4
WP (bar) 250
Ø трубы D1 42
L1 (мм) 13
D2 48
100114.4 800 6 9,5 10
Артикул 100114.4
WP (bar) 800
Ø трубы D1 6
L1 (мм) 9,5
D2 10
100115.4 800 8 9,5 12
Артикул 100115.4
WP (bar) 800
Ø трубы D1 8
L1 (мм) 9,5
D2 12
100116.4 800 10 10 14
Артикул 100116.4
WP (bar) 800
Ø трубы D1 10
L1 (мм) 10
D2 14
100117.4 630 12 10 16
Артикул 100117.4
WP (bar) 630
Ø трубы D1 12
L1 (мм) 10
D2 16
100118.4 630 14 10 19
Артикул 100118.4
WP (bar) 630
Ø трубы D1 14
L1 (мм) 10
D2 19
100119.4 630 16 10,5 21
Артикул 100119.4
WP (bar) 630
Ø трубы D1 16
L1 (мм) 10,5
D2 21
100120.4 420 20 12 26
Артикул 100120.4
WP (bar) 420
Ø трубы D1 20
L1 (мм) 12
D2 26
100121.4 420 25 12 32
Артикул 100121.4
WP (bar) 420
Ø трубы D1 25
L1 (мм) 12
D2 32
100122.4 420 30 13 38
Артикул 100122.4
WP (bar) 420
Ø трубы D1 30
L1 (мм) 13
D2 38
100123.4 420 38 13 48
Артикул 100123.4
WP (bar) 420
Ø трубы D1 38
L1 (мм) 13
D2 48
  • Бренд CAST
