BSP male thread
Фитинги для РВД BSP наружная резьба - конус 60°
Примечание: Если вы хотите заказать фитинг для навивочных рукавов, замените последнюю цифру с 1... на 2...Пример:
xxx11-xx-xx-PM - фитинг для оплеточных рукавов
xxx12-xx-xx-PM - фитинг для навивочных рукавов
Need some advice?
Our specialists will answer
for any question you may have

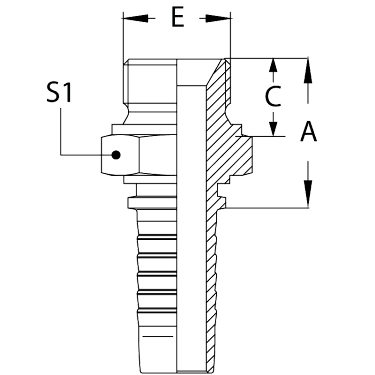

| Артикул | размер резьбы | DN | DASH | A | C | S1 |
|
|||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 12611-04-04-PM | G1/4"x19 | 6 | -4 | 24,5 | 12 | 14 |
|
|||||||
|
||||||||||||||
|
|
||||||||||||||
| 12611-06-06-PM | G3/8"x19 | 10 | -6 | 27,5 | 13,5 | 17 |
|
|||||||
|
||||||||||||||
|
|
||||||||||||||
| 12611-08-08-PM | G1/2"x19 | 12 | -8 | 31 | 16 | 22 |
|
|||||||
|
||||||||||||||
|
|
||||||||||||||
| 12611-10-10-PM | G5/8"x14 | 16 | -10 | 33,5 | 17,5 | 24 |
|
|||||||
|
||||||||||||||
|
|
||||||||||||||
| 12611-12-12-PM | G3/4"x14 | 20 | -12 | 36,5 | 18,5 | 27 |
|
|||||||
|
||||||||||||||
|
|
||||||||||||||
| 12611-16-16-PM | G1"x11 | 25 | -16 | 41,5 | 20,5 | 36 |
|
|||||||
|
||||||||||||||
|
|
||||||||||||||
| 12611-20-20-PM | G1.1/4"x11 | 32 | -20 | 44,5 | 20,5 | 46 |
|
|||||||
|
||||||||||||||
|
|
||||||||||||||
| 12611-24-24-PM | G1.1/2"х11 | 40 | -24 | 46 | 23 | 50 |
|
|||||||
|
||||||||||||||
|
|
||||||||||||||
| 12611-32-32-PM | G2"x11 | 50 | -32 | 53,5 | 25,5 | 65 |
|
|||||||
|
||||||||||||||
|
|
||||||||||||||
- Бренд POWERMASTER
