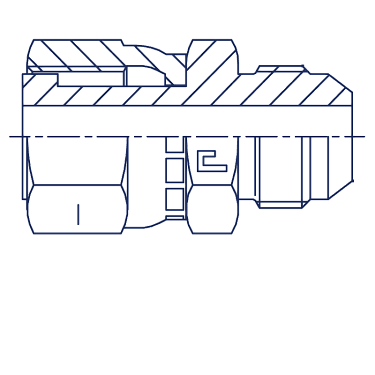

Переход на SAE J514 обжатая гайка

Если вы хотите заказать изделие из нержавеющей стали, замените первые две цифры артикула с 40.... на 41....

Need some advice?

Our specialists will answer for any question you may have

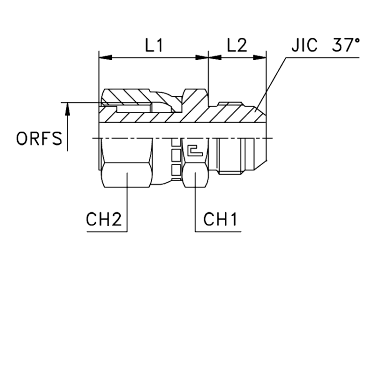

Characteristics

Артикул

WP (bar)

Ø трубы D1

Ø трубы W

Ø трубы 37°-M

Ø трубы 37°-W

L1 (мм)

L2 (мм)

CH1

CH2

резьба ORFS

резьба JIC 37° A

402901

450

1/4

9/16-18

7/16-20

Артикул	402901
WP (bar)	450
Ø трубы D1	6
Ø трубы W	1/4
Ø трубы 37°-M	6
Ø трубы 37°-W	1/4
L1 (мм)	10
L2 (мм)	25
CH1	17
CH2	14
резьба ORFS	9/16-18
резьба JIC 37° A	7/16-20

402902

350

8-10

5/16-3/8

3/8

11/16-16

9/16-18

Артикул	402902
WP (bar)	350
Ø трубы D1	8-10
Ø трубы W	5/16-3/8
Ø трубы 37°-M	10
Ø трубы 37°-W	3/8
L1 (мм)	11
L2 (мм)	29
CH1	19
CH2	19
резьба ORFS	11/16-16
резьба JIC 37° A	9/16-18

402903

350

1/2

31,5

13/16-16

3/4-16

Артикул	402903
WP (bar)	350
Ø трубы D1	12
Ø трубы W	1/2
Ø трубы 37°-M	12
Ø трубы 37°-W	1/2
L1 (мм)	13
L2 (мм)	31,5
CH1	22
CH2	22
резьба ORFS	13/16-16
резьба JIC 37° A	3/4-16

402904

350

14-15-16

5/8

14-15-16

5/8

15,5

37,5

1-14

7/8-14

Артикул	402904
WP (bar)	350
Ø трубы D1	14-15-16
Ø трубы W	5/8
Ø трубы 37°-M	14-15-16
Ø трубы 37°-W	5/8
L1 (мм)	15,5
L2 (мм)	37,5
CH1	27
CH2	27
резьба ORFS	1-14
резьба JIC 37° A	7/8-14

402905

350

18-20

3/4

18-20

3/4

1 3/16-12

1 1/16-12

Артикул	402905
WP (bar)	350
Ø трубы D1	18-20
Ø трубы W	3/4
Ø трубы 37°-M	18-20
Ø трубы 37°-W	3/4
L1 (мм)	17
L2 (мм)	39
CH1	32
CH2	32
резьба ORFS	1 3/16-12
резьба JIC 37° A	1 1/16-12

402906

290

22-25

7/8-1

17,5

44,5

1 7/16-12

1 5/16-12

Артикул	402906
WP (bar)	290
Ø трубы D1	22-25
Ø трубы W	7/8-1
Ø трубы 37°-M	25
Ø трубы 37°-W	1
L1 (мм)	17,5
L2 (мм)	44,5
CH1	41
CH2	41
резьба ORFS	1 7/16-12
резьба JIC 37° A	1 5/16-12

402907

240

28-30-32

1,25

30-32

1,25

17,5

45,5

1 11/16-12

1 5/8-12

Артикул	402907
WP (bar)	240
Ø трубы D1	28-30-32
Ø трубы W	1,25
Ø трубы 37°-M	30-32
Ø трубы 37°-W	1,25
L1 (мм)	17,5
L2 (мм)	45,5
CH1	46
CH2	50
резьба ORFS	1 11/16-12
резьба JIC 37° A	1 5/8-12

402908

240

35-38

1,5

17,5

55,5

2-12

1 7/8-12

Артикул	402908
WP (bar)	240
Ø трубы D1	35-38
Ø трубы W	1,5
Ø трубы 37°-M	38
Ø трубы 37°-W	1,5
L1 (мм)	17,5
L2 (мм)	55,5
CH1	55
CH2	60
резьба ORFS	2-12
резьба JIC 37° A	1 7/8-12

402909

450

8-10

5/16-3/8

5/16

11/16-16

1/2-20

Артикул	402909
WP (bar)	450
Ø трубы D1	8-10
Ø трубы W	5/16-3/8
Ø трубы 37°-M	8
Ø трубы 37°-W	5/16
L1 (мм)	11
L2 (мм)	28
CH1	19
CH2	17
резьба ORFS	11/16-16
резьба JIC 37° A	1/2-20

403002.3

350

8-10

5/16-3/8

3/8

26,9

14,1

11/16-16

9/16-18

Артикул	403002.3
WP (bar)	350
Ø трубы D1	8-10
Ø трубы W	5/16-3/8
Ø трубы 37°-M	10
Ø трубы 37°-W	3/8
L1 (мм)	26,9
L2 (мм)	14,1
CH1	19
CH2	22
резьба ORFS	11/16-16
резьба JIC 37° A	9/16-18

403004.3

350

14-15-16

5/8

14-15-16

5/8

36,7

19,3

1-14

7/8-14

Артикул	403004.3
WP (bar)	350
Ø трубы D1	14-15-16
Ø трубы W	5/8
Ø трубы 37°-M	14-15-16
Ø трубы 37°-W	5/8
L1 (мм)	36,7
L2 (мм)	19,3
CH1	27
CH2	30
резьба ORFS	1-14
резьба JIC 37° A	7/8-14

403005.3

350

18-20

3/4

18-20

3/4

40,6

21,9

1 3/16-12

1 1/16-12

Артикул	403005.3
WP (bar)	350
Ø трубы D1	18-20
Ø трубы W	3/4
Ø трубы 37°-M	18-20
Ø трубы 37°-W	3/4
L1 (мм)	40,6
L2 (мм)	21,9
CH1	32
CH2	36
резьба ORFS	1 3/16-12
резьба JIC 37° A	1 1/16-12

403006.3

290

22-25

7/8-1

42,9

23,1

1 7/16-12

1 5/16-12

Артикул	403006.3
WP (bar)	290
Ø трубы D1	22-25
Ø трубы W	7/8-1
Ø трубы 37°-M	25
Ø трубы 37°-W	1
L1 (мм)	42,9
L2 (мм)	23,1
CH1	41
CH2	46
резьба ORFS	1 7/16-12
резьба JIC 37° A	1 5/16-12

403007.3

240

28-30-32

1,25

30-32

1 1/4

45,2

24,3

1 11/16-12

1 5/8-12

Артикул	403007.3
WP (bar)	240
Ø трубы D1	28-30-32
Ø трубы W	1,25
Ø трубы 37°-M	30-32
Ø трубы 37°-W	1 1/4
L1 (мм)	45,2
L2 (мм)	24,3
CH1	46
CH2	50
резьба ORFS	1 11/16-12
резьба JIC 37° A	1 5/8-12

403008.3

240

35-38

1,5

1 1/2

46,5

27,5

2-12

1 7/8-12

Артикул	403008.3
WP (bar)	240
Ø трубы D1	35-38
Ø трубы W	1,5
Ø трубы 37°-M	38
Ø трубы 37°-W	1 1/2
L1 (мм)	46,5
L2 (мм)	27,5
CH1	55
CH2	60
резьба ORFS	2-12
резьба JIC 37° A	1 7/8-12

403009.3

450

8-10

5/16-3/8

5/16

11/16-16

1/2-20

Артикул	403009.3
WP (bar)	450
Ø трубы D1	8-10
Ø трубы W	5/16-3/8
Ø трубы 37°-M	8
Ø трубы 37°-W	5/16
L1 (мм)	27
L2 (мм)	14
CH1	19
CH2	22
резьба ORFS	11/16-16
резьба JIC 37° A	1/2-20

Бренд CAST
